难度：
使用次数：408
入库时间：2009-09-23某电器厂欲设计一种高、中、低温三档的家用电饭锅，要求高温发热功率1000W，其发热体电阻丝如图所示，A、B、C为三个接线柱，B是电阻丝的中点（电源电压保持不变）.
⑴ 说明各档位的连接方式（文字表述、
画图说明均可）.
⑵ 分别计算出中、低两档的发热功率.
-
难度：
使用次数：286
入库时间：2009-09-23
右表是小明家新买的电冰箱铭牌上的部分数据.小明所在地区每度电按0.4元收费，正常使用这台电冰箱30天，消耗的电能是多少焦？应付的电费是多少元？
冷冻室容积
86L
冷藏室容积
120L
额定电压
～220V
额定频率
50Hz
输入总功率
125W
耗电量
0.55kw・h/24h
-
难度：
使用次数：88
入库时间：2009-09-23
在图9所示的电路中，电源电压保持不变，电阻R2的阻值为10欧。闭合电键S后，电流表的示数为1安，通过电阻R2的电流为0.6安.求：（1）电源电压U。（2）电阻R1的阻值。（3）通电10秒，电流通过电阻R1所做的功Wl。
-
难度：
使用次数：107
入库时间：2009-09-23

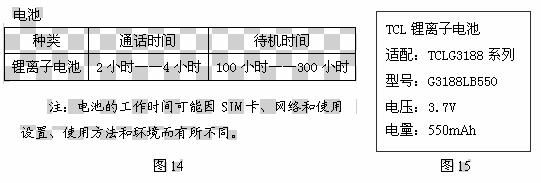

小林刚买了一款TCL3188手机。阅读手机的《用户手册》时，看到在
“电池”栏中有如图14所示的说明，在手机电池上印有如图15所示字样。(符号“mAh”表示“毫安・时”，是电量Q的单位)
（1）这块电池正常工作时的电压是多少？
（2）假如这款手机连续通话时间只有2h，在连续通话时，手机中的电流有多大？消耗的电功率是多少？
（3）这块电池充满电后能够提供多少电能。
-
难度：
使用次数：2445
入库时间：2009-09-23
如图16所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V 3W”字样。求：
（1）灯泡的电阻和正常工作时的电流是多少？
（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？
（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数变化了1A，求R0的阻值是多少？
（4）闭合S、S1、S2，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？
