如图所示,是矫正远视眼的光路示意图,请在虚线方框内画出相应的透镜。
请在通电螺线管两端的括号内标出N,S极,并画出磁感线的方向。
如图所示,刻度尺静止在手指上,请画出刻度尺所受力的示意图。

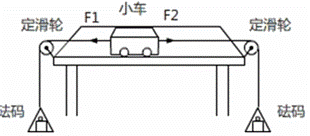

如图所示,是探究“二力平衡条件”的实验装置图。
(1)实验时使用小车而不使用木块,是因为小车与桌面间的 更小,从而减小对实验结果的影响。
(2)在实验开始时,由于粗心只在左盘中放入砝码,小车立即向左运动,在运动过程中,左盘中砝码的重力势能将 ,动能将 。(选填“变大”、“变小”或“不变”)
(3)当两个盘中分别放上两个相同的砝码后,小车静止在桌面上,这说明二力平衡时,两个力的大小 。
某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”,进行了如下实验操作:

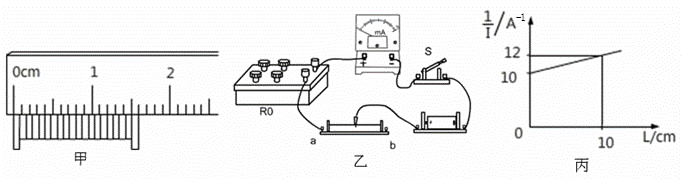

(1)如图甲所示,是取一段新的电阻丝紧密绕制,用刻度尺测量出它的直径示意图。由此可知,电阻丝的直径为 mm,从而计算出电阻丝的横截面积S。
(2)在实验中,先保持电阻丝的横截面积S和材料不变,探究电阻丝的电阻R与长度L的关系,这种方法叫做 法(选填“等效替代”或“控制变量”)。
(3)为了探究电阻丝的电阻R与L的关系,实验室备有以下实验器材:
A.电源E(电压U=1.5V)
B.电流表A1(量程0~100mA)
C.电流表A2(量程0~0.6A)
D.电阻箱R0(阻值0~999.9Ω)
E.待测电阻丝R(阻值约为10Ω)
F.开关一个,导线若干,则:
(4)为了提高实验的精确程度,在实验中电流表应选的是 (选填器材前的字母代号)。
(5)把电阻丝拉直后,将其两端固定在刻度尺的接线柱a和b上,在电阻丝上夹一个金属夹P,移动金属夹P的位置,就可改变接入电路中金属丝的长度L,把这些实验器材按乙图的电路连接起来。闭合开关S前,电阻箱的阻值应调整到 Ω。
(6)闭合开关S后,将电阻箱调到适当位置不动,多次改变金属夹P的位置,得到多组I、L的数据。根据实验测量数据在坐标平面内,以电流的倒数1/I为纵坐标、电阻丝的长度L为横坐标,得出图象如图丙所示,根据实验图象说明,横截面积S相同的同种材料的电阻丝,接入长度L越长,电流I越小,电阻R 。
(7)该电阻丝1cm长度的阻值为 Ω。
