难度：
使用次数：77

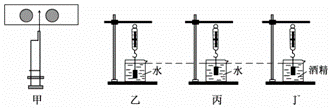

入库时间：2019-07-24（1）如图甲，向放在水平桌面的两个乒乓球中间打气，会看到两个乒乓球 （选填“分开”或“靠近”）；
（2）如图乙、丙、丁是探究浮力大小与哪些因素有关的实验装置，浸没在液体中的物体都相同。若选 两个装置，可以探究浮力大小是否与物体所处深度有关。
-
难度：
使用次数：624
入库时间：2019-07-24
在“测量小灯泡的电功率”的实验中，实验室提供的器材有：小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为9Ω）、电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个，导线若干。

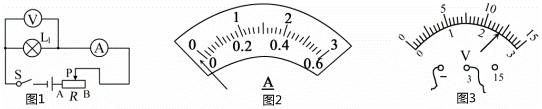

（1）小杨同学检查器材完好后，按图1所示的电路图连接电路，闭合开关前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端。
（2）当闭合开关时，发现电流表指针偏转情况如图2所示，造成这种现象的原因是 。
（3）小杨同学纠正了错误，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，请分析出现这种现象的原因是 。
（4）为测量小灯泡的额定功率，接下来的操作应该是调节滑动变阻器， ，读出并记录电流表的示数。
（5）当电压表的示数如图3所示，电路中的电流为0.3A时，则小灯泡的实际功率为 W。
-
难度：
使用次数：281
入库时间：2019-07-24
如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；
（2）当闭合开关S2、S，断开S1时，求电流表的示数；
（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。
-
难度：
使用次数：309
入库时间：2019-07-24
如图是某科技小组设计的在岸边打捞水中金属块的装置示意图，每个滑轮重为100N，均匀实心金属块的密度为8×103kg/m3，金属块的质量为80kg。绳重和摩擦、滑轮与轴及杠杆支点处的摩擦、水对金属块的阻力均忽略不计，金属块一直匀速上升。（水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
（1）在金属块还未露出水面时，求此时金属块所受到的浮力；
（2）在金属块未露出水面时，求人的拉力F；
（3）金属块在水中匀速上升2m，且金属块未露出水面时，求人的拉力所做的功。
-
难度：
使用次数：214
入库时间：2019-07-24

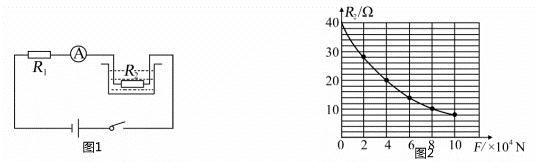

某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。（设海水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；
（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；
（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？
