难度：
使用次数：419

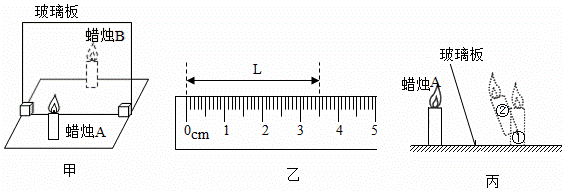

入库时间：2019-07-14（2019•德州）利用图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是 像。
（2）图乙是小强某次测量蜡烛A到平面镜的距离L为 cm；将蜡烛靠近玻璃板，像的大小将 不变 。（选填“变大”、“变小”或“不变”）
（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的 （选填“①”或“②”）处。
-
难度：
使用次数：308
入库时间：2019-07-14
（2019•德州）小强对热现象的有关实验进行如下探究：

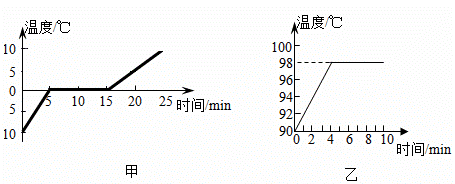

（1）在探究“冰熔化时温度的变化规律”实验中用“水浴法”加热，其目的是使冰 ；根据图甲可知，冰属于 （选填“晶体”“非晶体”）。
（2）完成上述实验后，小强换用其它装置继续探究“水沸腾时温度变化的特点”。加热一段时间后，烧杯内的水温度升高，是通过 方式增加水的内能。图乙水的沸点没有达到100℃，可能是当地大气压强 （选填“高于”、“低于”或“等于”）1标准大气压。
（3）结合两次实验图象可知：冰的熔化过程和水的沸腾过程具有的共同特点是 。
-
难度：
使用次数：194
入库时间：2019-07-14

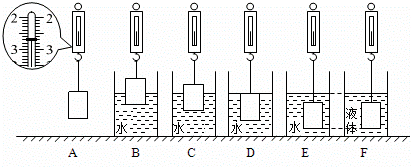

（2019•德州）在探究“浮力的大小跟哪些因素有关”的实验中（如图所示），小明先用弹簧测力计测出金属块的重力，然后将金属块缓慢浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将其示数记录在表中：
实验步骤
B
C
D
E
F
弹簧测力计示数/N
2.2
2.0
1.7
1.7
1.9
（1）分析比较实验步骤A和 ，可得出：浮力大小与物体浸没在液体中的深度无关；分析比较A、B、C、D可知：浮力大小与物体 有关；分析实验步骤A、E、F可知：浮力的大小还与 有关。
（2）分析实验数据可知，F中液体密度 （选填“大于”、“小于”或“等于”）水的密度。
（3）金属块浸没在水中时受到的浮力大小是 N，金属块密度为 kg/m3．（水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
-
难度：
使用次数：136
入库时间：2019-07-14
（2019•德州）探究“电流与电压和电阻的关系”：
实验电路

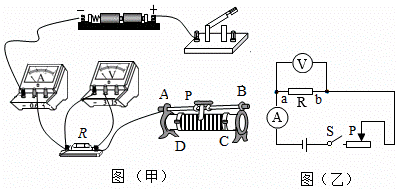

（1）请根据图（甲）中电路图，用笔画线代替导线将实物图（乙）连接完整，使滑动变阻器的滑片P向右移动时，接入电路的电阻变大。
实验步骤
（2）探究“电流与电压的关系”时，某小组在ab间接入电阻R1，移动滑片P，将测量数据记录在表一中，当电压表示数为2.0V时，对应的电流值如图（丙）所示，为 0.4 A．另一小组使用其它阻值的电阻R2，测量数据如表二所示，根据两组数据描绘出相应的I﹣U图象。
表一（R1）
U/V
1.0
2.0
3.0
I/V
0.20
0.60
表二（R2）
U/V
0.8
1.6
2.6
I/V
0.08
0.16
0.26
实验结论
（3）根据描绘出的I一U图象可以得出结论：在电阻一定时，通过导体的电流与导体两端的电压成 正比 ；其中图线 a 表示的是R1的I﹣U图象。
问题讨论
（4）探究“电流与电压的关系”时，进行了多组数据的测量，其目的是为了 A （填字母序号）。
A．寻找普遍规律 B．取平均值减小误差
（5）某同学继续探究“电流与电阻的关系”时，先测出了5Ω电阻在2.0V电压下的电流，然后断开开关，将5Q电阻换成10Ω电阻，闭合开关，直接读出电流值，这种做法 错误 （选填“正确”或“错误”），理由是 没有控制电阻的电压不变 。
-
难度：
使用次数：228
入库时间：2019-07-14
（2019•德州）小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W。
求：
（1）提升装置所做的有用功；（2）拉力F做的功；
（3）该滑轮组的机械效率。
