难度：
使用次数：80
入库时间：2019-07-14某物理兴趣小组为检测学校附近某条河的水质，需要测量河水的密度。取样后，他们利用天平和量筒进行了测量，实验过程如下：
【实验步骤】
（1）用已调平衡的天平测出空烧杯的质量为18g；

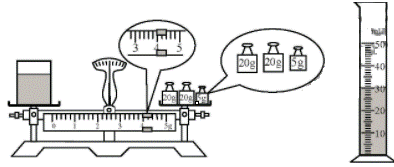

（2）向烧杯中倒入适量的河水，测出烧杯和河水的总质量，如图所示；
（3）将烧杯中
河水全部倒入量筒中，读出量筒中河水的体积，如图所示。
【实验数据处理】
在下表中填入上述实验数据及计算结果。
烧杯的质量
烧杯与河水的质量
河水的质量
河水的体积
河水的密度
18
_____
_____
_____
_____
【实验评估】
按该实验方案测出的河水密度比实际值_____（选填“偏大”或“偏小”）。
-
难度：
使用次数：110
入库时间：2019-07-14
小明同学在探究重力势能的大小与什么因素有关时，提出了如下猜想：
猜想一：物体的重力势能与物体的质量有关
猜想二：物体的重力势能与物体所在高度有关
为了验证上述猜想，他计划利用小桌、沙子、质量不同的铁块和刻度尺进行实验：如图所示，将小桌桌腿朝下放在平整的沙面上，把铁块从距桌面某一高度由静止释放，撞击在桌面的中心部位，记录桌腿进入沙子的深度。
按上述方案进行实验，其实验数据如下表所示。
实验序号
铁块质量
铁块距桌面高度
桌腿进入沙子的深度
①
20
20
1.9
②
20
30
2.9
③
20
40
3.8
④
30
20
2.9
⑤
40
20
4.1
（1）实验中通过比较_____来判断物体重力势能的大小；
（2）为了验证猜想一，需选择表中_____（填实验序号）三组数据进行分析；
（3）分析表中①②③的实验数据，可得出的结论是：_____。
-
难度：
使用次数：159
入库时间：2019-07-14
用如图所示的滑轮组，将一重为450N的物体以0.1
的速度匀速向上提起2m，拉力F为200N。求：
（1）滑轮组的机械效率；
（2）拉力F的功率。
-
难度：
使用次数：75
入库时间：2019-07-14
现有一个电压约为36V的电源（电压保持不变），一个量程为0~1A的电流表，三个阻值已知的电阻
（20
）、
（30）、
（10k），开关和导线若干。请合理选择器材设计实验，比较精确地测出约为10的未知电阻
的阻值。要求：（1）画出实验电路图；
（ ）
（2）写出主要的实验步骤和需要测量的物理量；_____
（3）写出待测电阻
的数学表达式_____（用已知量和测量量表示）。 -
难度：
使用次数：185
入库时间：2019-07-14

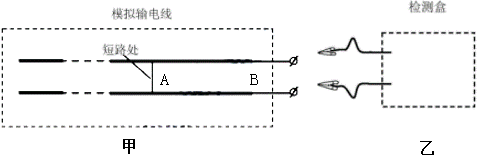

若架设在两地之间的输电线发生了短路，如何方便快捷地确定短路的位置？针对这一实际问题，某物理兴趣小组模拟真实情景，运用“建模”思想进行了研究：用两条足够长的电阻丝模拟输电线（每条电阻丝单位长度阻值为r），将导线连在电阻丝A处模拟输电线短路，如图甲所示。他们把一个电源（电压恒为
）、一个定值电阻（阻值为
）和一块电压表用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。检测时将盒外的两根导线分别与模拟输电线B端的两接线柱相连，从而构成检测电路。通过读取盒内电压表示数、经过计算得知短路处到B端的距离。请你解答如下问题：
（1）在图乙所示的检测盒内画出元件连接情况的电路图；
（ ）
（2）根据你设计的检测电路，推导出AB间距离L与电压表示数U的关系式；_____
（3）进一步研究发现，当电压表的量程为0

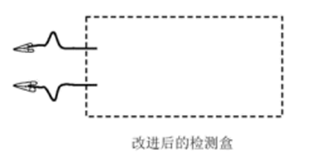

时，如果短路位置改变，需考虑测量值超电压表量程的可能。于是在检测盒中增加两个单刀双掷开关（符号
），通过操作这两个开关来改变电压表的连接，完成检测。请在改进后的检测盒内画出元件连接情况的电路图。（ ）
