难度：
使用次数：386
入库时间：2009-09-15用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦）
-
难度：
使用次数：1480
入库时间：2009-09-15
在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
-
难度：
使用次数：127
入库时间：2009-09-15

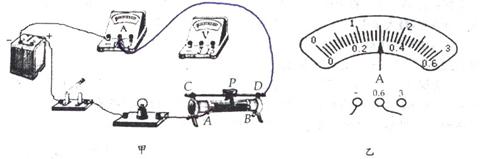

在测2.5V小灯泡（电阻大约为 10Ω左右）额定功率的实验时，刘星连接了如图甲所示的电路。其中电源电压为6V。
(1)请用笔画线将甲图中的电路连接完整；
(2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行；
(3)在连接电路时，开关应_________（选填“断开”或“闭合”），滑片应移到_______（选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_________ ，为了能使小灯泡发光，下一步应进行的操作___；
(4)刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是___________W。
-
难度：
使用次数：238
入库时间：2009-09-15
在北京奥运会上获得比赛前三名的选手都将挂上既体现奥运理念，又体现中华民族特色的奖牌――用一种玉石制作然后分别镀上金、银、铜而成的奖牌。刘星是个爱动脑筋的孩子，当他得到一小块制作奥运奖牌余下的玉石材料后，立即着手利用家里的弹簧秤测这种材料的密度。请你和刘星一起来完成测量过程。（g取10N/kg）
（1）右图甲所示用细线拴住玉石块，用弹簧秤测出其所受重力，这时弹簧秤示数是_______N，从而可计算出玉石块的质量。
（2）如图乙所示让玉石块完全浸入水中，从图中弹簧秤的示数可计 算出玉石块所受的浮力是__________N。
（3）利用以上测量数据可计算出玉石块的密度______kg/m3。
-
难度：
使用次数：190
入库时间：2009-09-15
如图所示，同一水平桌面上放有长方体木块和铁块各一个．现想探究木块和铁块的下表面谁更粗糙，请你只利用一个量程满足实验要求的弹簧测力计，设计一个实验来验证你的猜想．写出实验的步骤和分析实验的结果．
