难度：
使用次数：86
入库时间：2009-09-14在图9(甲)中画出物体A所受重力的示意图。在图9(乙)中的虚线内填上适当的光学仪器。
-
难度：
使用次数：305
入库时间：2009-09-14

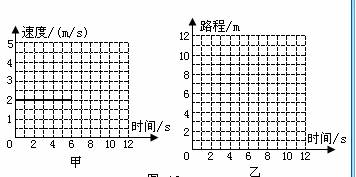

一辆电动玩具车作匀速直线运动，它的速度―时间图象如图(甲)所示，请在图(乙)上画出它的路程―时间图象。
-
难度：
使用次数：757
入库时间：2009-09-14
俯卧撑是一项常见的体育健身活动。如图11所示是小明同学做俯卧撑时的示意图。小明重600N，1min钟内做俯卧撑30个，每做一次肩膀升高50cm。小明身体可视为杠杆，O为支点，
为重心，OA=1m，B到O点的距离OB=1.5m。求：(1)地面对手的支持力；
(2)若每个手掌的面积为0.016m2，求双手对地面的压强；
(3) 1min钟内小明所做的功；
(4)小明做功的功率。
-
难度：
使用次数：122
入库时间：2009-09-14
小明家现有用电器的总功率为2500W，这些用电器的额定电压都是220V，安装的电能表如图12所示，求：
(1)电能表中“3000r/(kW・h)”的含义是什么？
(2)小明家新买了一个电热水壶，其铭牌如右表所示，为保证电
能表稳定安全工作，通过计算回答小明家的新旧用电器是
否可以全部同时使用？
(3)电热水壶正常工作时，发热板的电阻和通过的电流各是多少？
(4)在额定电压下，用这水壶将初温为20℃的满壶水煮沸，要多长时间？[不考虑热量的损失，气压为1个标准大气压，水的比热容c=4.2×103J/(kg・℃)]。
额定电压
220V
额定功率
1000W
容积
2L
-
难度：
使用次数：791
入库时间：2009-09-14

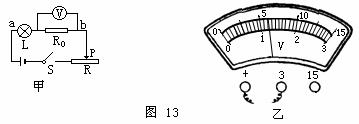

如图13(甲)所示是小明“探究串联电路中电压的关系” 的实验电路图。
(1)实验步骤
A．按图13(甲)所示接好电路，闭合开关前，滑片P应置于 端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C． 。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
(2)讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。
另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。
你认为 的结论更合理。理由是 。
(3)小明测电阻R0两端的电压时，电压表示数如图13(乙)所示，则此时R0两端的电压为 V。
(4)小明按图13(甲)所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是 。为进一步确定故障，应将电压表接
。
