难度：
使用次数：243

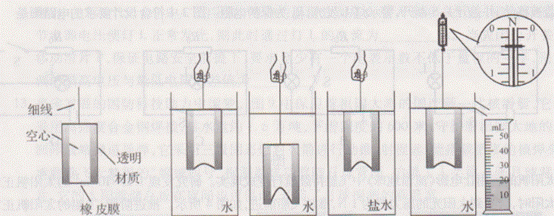

入库时间：2019-06-14小薇同学制作了如图13所示的探头进行了液体压强和浮力的综合探究。
图13 图14
（1）紧密蒙在探头下端的橡皮膜，形变程度越大，说明它所受的液体压强越__________
（2）实验时的情形如图14所示，比较甲图和__________图，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大；
（3）比较图14甲图和丙图，可以初步得出结论：液体内部压强与液体__________有关；
（4）小薇同学用弹簧测力计挂着此探头继续探究：
①向溢水杯中注水，直到溢水口水流出时停止加水，最后溢水杯中的水面恰好与溢水口______________。
②用细线悬挂在弹资测力计下的探头刚好漫没，如图14丁所示，此时弹簧测力计的示数为_______N，溢出的水全部流人小量筒中，排开水的体积为_______ml，此时探头所受的浮力为_______N；③探头从丁图位置不断缓慢往下放(细线足够长)，排开水的质量（选填“变大”“变小” 或“不变”） ，弹簧测力计的示数会___________选填字母。
A.一直变大 B.先不变后变小 C.先变大后变小 D.先变小后变大
-
难度：
使用次数：193
入库时间：2019-06-14
如图15所示，电源电压恒定，电阻R为20，R2为10Ω，闭合开关S，电流表A、A2的示数分别为0.9A和0.6A。求：
（1）通过R的电流；
（2）通电10秒电阻R2产生的电热。
图15
-
难度：
使用次数：85
入库时间：2019-06-14

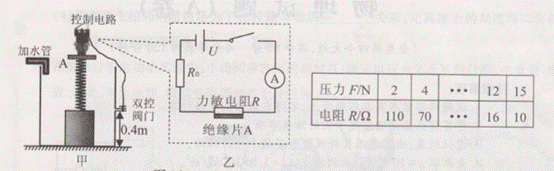

图16甲的储水容器底有质量0.5 kg，底面积100 cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4 m处的侧壁有排水双控阀门。控制电路如图16乙所示，其电源电压U=12 V，R，=10Ω，当电流表示数为0.6 A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如下表所示(弹簧均在弹性限度内)。求：
图16
（1）浮桶的重力是多少牛?
（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安?
（3）当容器内的水深达到多少来时，双控阀门才打开排水?
-
难度：
使用次数：158
入库时间：2019-06-14

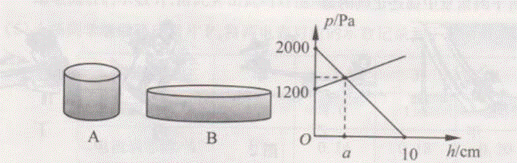

小杨选择了两个高度分别为10 cm和6 cm，底面积SA：SB= 1：3的实心均匀的圆柱体A、B进行工艺品搭建，A、B置于水平桌面上，如图17所示。他从A的上表面沿水平方向截取高为h的圆柱块，并将截取部分平放在B的中央，则AB对桌面的压强随截取高度h的变化关系如图18所示，求：
（1）圆柱体A的密度；
（2）从A截取h=6cm的圆柱块平放在B的中央，B对桌面的压强增加量；
（3）图18中a的值。
图17 图18
