难度：
使用次数：82
入库时间：2009-09-10小明做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为3．8V，电阻约为10Ω。实验室有如下器材：电源、电流表(0～0.6A 0～3A)、电压表(0～3V 0～15V)、滑动变阻器(10Ω 0.5A)、开关各一只，导线若干。

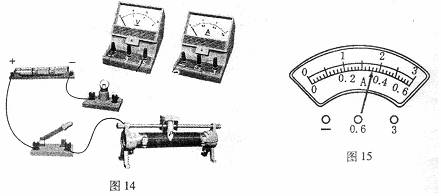

(1)如图14是小明连接的不完整的实验电路，请你用笔画线代替导线将图中
未连接部分连接好。要求：电流表和电压表选择最合适的量程，滑动变阻器
的滑片向右移动时连入电路的阻值增大。
(2)在正确连接电路，闭合开关后，移动滑动变阻器的滑片，使电压表的示数
为3.8V，电流表的示数如图15所示，则灯泡的额定功率是 W，
灯泡的工作电阻是 Ω。(保留一位小数)
(3)在实验中，突然发现电压表的示数变为零，电流表的示数增大，电路可能
出现的故障是 。
-
难度：
使用次数：147
入库时间：2009-09-10
据报道：有许多重大火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻。
(1)请你分析因电线短路而产生火灾的原因。
(2)请你就电线老化发生火灾的问题，向用户提出一个合理的建议。
-
难度：
使用次数：145
入库时间：2009-09-10
如图16所示是世界上最长的跨海大桥――杭州湾跨海大桥，全长36km。若某轿车以25m/s的速度匀速驶过大桥，问：
(1)轿车通过整座大桥需要多少时间?
(2)如果轿车行驶在桥面时的牵引力是2000N，轿车的功率是多大?
-
难度：
使用次数：115
入库时间：2009-09-10
如图17是一种电能辅助式太阳能热水器，晴天时接收太阳能的真空镀膜管每小时能将2.1×106J的太阳能转化为水的内能，电热管上标有“220V 1500W”。
(1)晴天时用太阳能加热，一天以lOh计算，可以将100kg，初温为20℃的水加热到多高的温度?[水的比热容C=4.2×103J/(kg・℃)]
(2)阴雨天时用电加热，如果消耗的电能全部转化为水的内能，热水器在额定电压下工作，将上述同样质量的初温相同的水加热到同样的温度需要多长的时间？
（3）请你说说利用太阳能有什么优点？
-
难度：
使用次数：686
入库时间：2009-09-10
赵军同学在家里想知道某种食用油的密度，于是他利用学过的物理知识设计了一种求食用油密度的方法。他找来一支直径均匀、一端封闭的玻璃管，往玻璃管里放人适量的铁砂，管口朝上放入水里，玻璃管竖直浮在水中，静止后测出玻璃管露出水面的长度为总长度的
；再把玻璃管放人待测的食用油里，玻璃管竖直浮在油中，静止后测出玻璃管露出油面的长度为总长度的
。通过计算他知道了这种食用油的密度。问这种食用油的密度是多少?
