入库时间：2009-09-07流量表示单位时间内通过某一横截面的流体的体积，用字母Q表示。流量在生产和生活中有广泛的应用，如每到汛期，监测湘江的流量是抗洪防汛的重要工作。

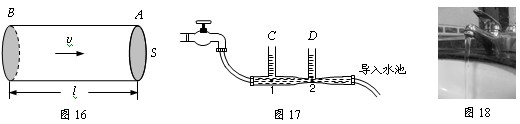

（1）如图16所示，水流在粗细均匀的水平管道内向右匀速流动，设水流速度为v，管内通道的横截面积为S。取一段管道AB，水从B端流到A端所用时间为t，则AB间水柱的长度l = ，体积V = （要求用S、v、t表示）。根据流量的定义 Q = V/t 可得
Q = v S，它表示流量等于流速与横截面积的乘积。
（2）打开水龙头，自来水通过导管流过如图17所示的玻璃管。待水流稳定后，比较图中1、2两处的流速， 处的流速较大；比较C、D玻璃管中的水面高度， 管中的水面较高。
（3）打开水龙头后，只要水流不散开，就可以观察到水柱越来越细，如图18所示。请你指出产生这种现象的原因： 。（提示：流量不变）
（4）利用流量 Q = v S，请你设计一个测量水龙头出水速度的实验方案。 要求：① 列出主要的操作步骤 ② 说明需要测量的物理量 ③ 写出出水速度的表达式。
-
难度：
使用次数：839
入库时间：2009-09-07
在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。

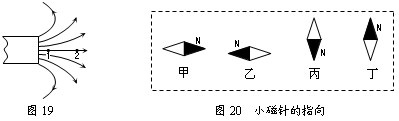

（1）图19为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为 极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图20中的 。

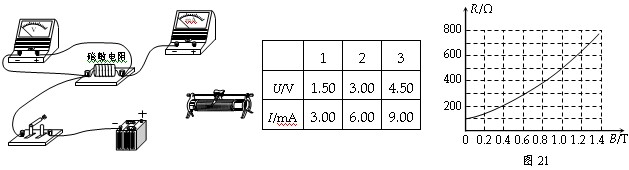

（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图21所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而 。图线没有过坐标原点，是因为 。
（3）利用该磁敏电阻的R-B特性曲线可以测量图19磁场中各处的磁感应强度。
① 将该磁敏电阻R放置在磁场中的位置1处。吴力设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图21所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整。
② 正确接线后，测得的数据如上表所示。该磁敏电阻的测量值为 Ω。
③ 根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为 T。
④ 在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数 ，电压表的示数 。（填“增大”、“减小”或“不变”）
（4）就现有的实验器材和电路，请提出一个有意义的可供探究的物理问题： 。
（5）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0 mA时，求滑动变阻器接入电路的阻值。设电源电压为5.50 V。
