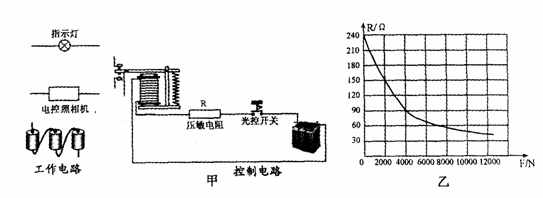

入库时间：2009-08-31（09绍兴）小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景。
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
回答下列问题：
(1)根据工作原理，将电路连接完整。
(2)要记录违规闯红灯的情景，光控开关应在接收到 光(填“红”、“绿”或“黄”)时，自动闭合。
(3)由图乙可知，压敏电阻R的阻值随受到压力的增大而 。
(4)已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录。
-
难度：
使用次数：131
入库时间：2009-08-31
（09潍坊）如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动(仪器、电路都完好)，要想使金属棒运动起来，下列措施可行的是
A.将蹄形磁体的N、S极对调
B.换用磁性强一些的蹄形磁体
C.换用能提供较大电流的直流电源
D.使用轻质金属棒，减小金属棒与导轨之间的摩擦力
-
难度：
使用次数：92
入库时间：2009-08-31
（09威海）图7为研究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则：
A、当磁场方向相反时，ab将向右运动，电能转化为机械能
B、当电流方向相反时，ab将向右运动，机械能转化为电能
C、当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能
D、当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能
-
难度：
使用次数：82
入库时间：2009-08-31

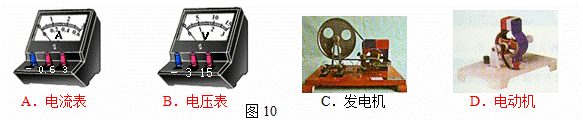

（09江西）如图10所示,下列实验仪器工作时，把电能转化为机械能的是
-
难度：
使用次数：145
入库时间：2009-08-31
(09常德)在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
