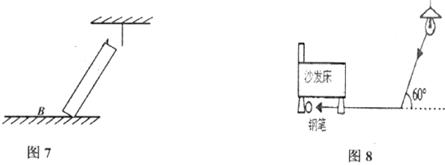

入库时间：2009-08-19(2分)如图7所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请你画出木棒所受拉力的力臂及所受重力的示意图．
7． (2分)
小聪将钢笔掉到沙发床下，没有手电筒，小聪借助平面镜反射灯光找到了钢笔。图8中已标示了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小。
8．
(3分)按照所示的电路图，将图9中各元件连接起来。(用笔画线表示导线，导线不许交叉)
-
难度：
使用次数：165
入库时间：2009-08-19

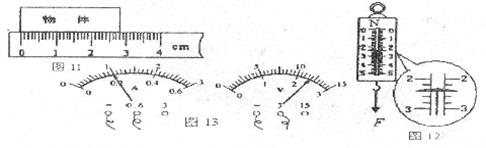

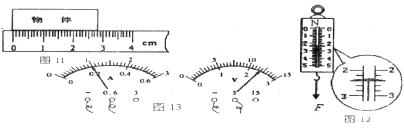

(2)图11所示测物体的长度，刻度尺的读数是 ，图12中，弹簧测力计的读数是 ．
(3)图13是“伏安法”测电阻时电流表和电压表的示数．图中电流表的示数是 A．这时待测电阻的阻值是
。
-
难度：
使用次数：59
入库时间：2009-08-19
小明测量植物油密度时，按下列顺序进行了操作：①用天平测出空烧杯的质量m1；②向烧杯中倒入适量植物油，测出烧杯与植物油的总质量m2；③将烧杯中植物油倒入量筒中，测出植物油的体积V；④计算出植物油的密度
。

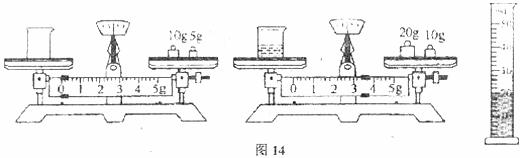

(1)下表是小明根据上述实验操作，设计的记录数据表格，请根据图14将表格中的数据填写完整。
物理量
空烧杯的质
量m1／g
烧杯与植物油的总质
量m2／g
植物油的体积
V／cm3
植物油的密度
／kg・m一3测量值
15
20
(2)小明按上述实验操作得到的密度值比真实值偏大。请你在小明实验的基础上，设计一个误差更小的实验方案并写出计算密度的最后表达式。
-
难度：
使用次数：191
入库时间：2009-08-19
2007年4月18日“和谐号”动车组开始在西安与宝鸡之间运行，与传统列车比较，国产动车组在设计上采用了许多新技术，请你阅读并解答下列问题：
(1)(每空1分，共2分)如图所示，车头采用流线型设计可以减少 ；车体采用强度高、密度 的铝合金等材料制造，使整车质量减小，有利于列车高速运行。
(2)(每空1分，共2分)采用“再生制动”技术，列车速度从200km／h降到90km／h的过程中不采用机械刹车，列车由于 继续行驶并带动电机逆转发电，把列车的机械能转化为电能输入电网。当车速降低到90km／h时，实施机械刹车，利用刹车片与轴之间的 力使车速度减小直到停止。
(3)(3分)运行速度高，最高速度可达250km／h，根据下面列车时刻表可知，从西安至宝鸡乘坐D581次动车组比乘坐1723次列车节省时间 min(1分)；
请计算D581次列车的平均速度是多少km／h?
车次
出发站
开车时间
到达站
到站时间
里程／km
D581
西安
06：25
宝鸡
07：40
173
1723
西安
08：12
宝鸡
10：38
173
K5
西安
13：20
宝鸡
15：33
173
-
难度：
使用次数：139
入库时间：2009-08-19
你见过戴着面罩或墨镜的工人进行电焊作业吗?电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。
(1)电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如下表，从安全角度考虑，计算说明应选择哪种导线作为审焊机的输出导线?
导 线 规 格
导线横截面积S/mm2
2. 5
4
6
10
安全载流量I/A
28
37
47
68
(2)焊条熔点为1100℃，比热容为0．4×103J／(kg・℃)。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗?
(3)电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。
