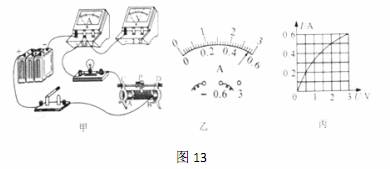

入库时间：2019-01-08在“测量额定电压为 2.5V 小灯泡的电功率”的实验中，首先将图 13 甲中实物电路连好，闭合开关后无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数；故障排除后，移动变阻器的滑片，当电压表的示数为 2.5V 时，电流表的示数如图 13 乙所示，再多次移动滑片，获得了多组数据，并画出了小灯泡的电流与电压关系的图象，如图 13 丙所示；若将这样的两只灯泡串联接在 4V 的电源上，则可算出灯泡此时的实际功率，请你解答下列问题：
（ 1）用笔画线代替导线将实物电路连接完整，连接时开关应 ；
（ 2）上述实验故障的原因可能是小灯泡发生了 ；
（ 3）小灯泡的额定功率是 W；图像是曲线的主要原因是 ；
（ 4）串联后，每个灯泡消耗的实际功率是 W。
-
难度：
使用次数：50
入库时间：2019-01-08
图 14 是探究“电流通过导体时产生热量的多少与什么因素有关”的实验装置。闭合开关后，保持滑动变阻器的滑片在某一位置不动，观察到 a 管比 b 管中液面上升的高度 ，这是在 和通电时间一定时，探究电热与的关系；此时将滑动变阻器的滑片向左移，发现 a、 b 两管中的液面都会上升，据此就说明电热与电流的大小有关，上述操作存在的问题是没有控制 一定。
-
难度：
使用次数：69
入库时间：2019-01-08
铅笔芯的主要成分是石墨，软硬程度不同的铅笔其用途是不同的，例如作画用 6B 软铅笔、写字用软硬适中的HB 铅笔、制图用 6H 硬铅笔，铅笔芯是导体，它的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究。
（ 1）实验方案及所测量的物理量(用字母表示)：
（ 2） 根据所测物理量进行分析并写出可能得到的结论：
-
难度：
使用次数：626
入库时间：2019-01-08

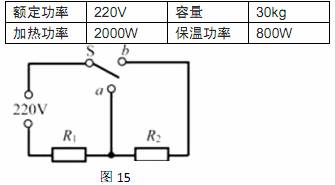

图15是某家用电热水器的简化电路图，温控开关S可根据水温自动切换到加热和保温两种状态， R1、 R2是发热电阻，热水器主要参数如下表。热水器正常加热35min，可使满箱水的温度从25℃升高到55℃，水的比热容为4.2 J/（ kg ），请你解答：
（ 1）开关S跳至_______触点位置时，热水器进入保温状态；
（ 2） R1的阻值;
（ 3）在上述加热任务中，水吸收的热量；
（ 4）在上述加热任务中，热水器的加热效率.
-
难度：
使用次数：168
入库时间：2019-01-08
某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能。其原理如16图所示，电源电压恒为220V，R1和 R2是两个电热丝（不考虑温度对电阻的影响）， R1=10Ω R2=30Ω， L是标有“220V 160W”的照明灯泡，白天有日光的时候， S1、 S2均断开，开启该系统的保温功能并连续工作10h；晚上温度较低的时候， S1、 S2均闭合，开启加热和照明功能。灯泡正常发光，此状态下系统也需连续工作10h， 若一天工作的20h内电热丝放出的热量完全
由该生态园自产的沼气提供，其热效率为50％，q沼气=1.8×107J/m3，请解答：
（ 1）当开关都S1、 S2都______时，系统处于保温状态；
（ 2）晚上工作时电路的总功率；
（ 3）电热丝一天工作20h放出的热量；
（ 4）每天需要完全燃烧的沼气的体积.
