难度：
使用次数：367
入库时间：2019-01-08请用笔画线代替导线，将图 8 中的元件接入家庭电路中.
要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；
（ 2）三孔插座单独接入电路。
-
难度：
使用次数：145
入库时间：2019-01-08
阅读短文«无链条电动自行车»，并回答下列问题：
外形时尚的无链条电动自行车，由于没有链条，外观变得与普通自行车或电动车有些不同，如图 9 所示，这款自行车也被称为“没有链条的混合动力电动自行车”，它结合了电子动力和人体动力，此车既可以给锂电池直接充电获得能量；也可以通过骑行者踩脚踏板产生的动能经发电机转化为电能，储存在自行车框架中的锂电池内，最终通过电动机驱动后轮转化为动能，以此驱动自行车前进。因此使骑行者骑得更省力，同时也能减少对环境的污染。
图中这款无链条电动自行车，其锂电池容量为 10Ah （电池容量是指放电电流与放电时间的乘积）、电压为 36V，正常行驶时，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶 2×104m；若骑行者踩脚踏板辅助锂电池驱动给车提供能量，这种“混合动力驱动”可使车连续行驶 3.5×104m。与链条车相比，这种新型自行车具备许多优点，比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行 12000km 也无须大修。因此，无链条电动自行车是城市中一种理想的交通工具。
（ 1） 无链条电动自行车可将骑行者踩脚踏板产生的动能通过发电机转化为 能，再由自行车框架中的锂电池转化为 能储存起来；
（ 2） 这款车的锂电池最多储存的电能约为 J；
（ 3） 这款车在“混合动力驱动”，并正常行驶时，人所提供的能量与“电力驱动”时锂电池
提供的能量之比为 。
-
难度：
使用次数：91
入库时间：2019-01-08
图 10 是九年级物理教材中的插图，请你用学过的物理知识解释图中描述的现象。
-
难度：
使用次数：137
入库时间：2019-01-08

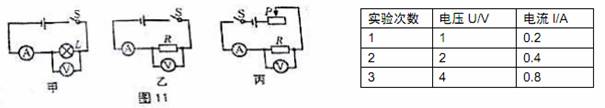

在“探究电流与电压关系”的实验中，同学们借助四节新干电池等电学器材设计了图 11 所示的三种电路，小梦认为乙比甲好；大梦认为丙比乙更好，理由是丙电路可以通过多次移动滑片改变 R 两端的电压获取普遍结论，并利用丙图电路，在 R=5Ω 时，测得了下表所示的数据并得出了结论；小阳经过思考后利用图乙的电路也完成了实验。请你解答下列问题：
（ 1） 小梦的理由是，乙图能更好地控制 不变；
（ 2） 大梦得出的结论是 ；
（ 3） 小阳是通过多次改变 从而改变 R两端电压的。
-
难度：
使用次数：98
入库时间：2019-01-08
小明在用图 12 的装置测量酒精的热值时，用质量 m1 的酒精灯，将质量为 M，温度为 t1 的水加热到 t2 后，酒精灯的质量变为 m2，已知水的比热容为 c，利用以上物理量算出了酒精的热值。在家用轿车中大多用汽油作为燃料，有一种“涡轮增压”（ T 型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（ L 型）更节能，排气更清洁，请你解答下列问题：
（ 1）酒精热值的表达式为： q= （用以上字母符号表示）。该同学发现，酒精热值的测量值比课本中的“标准值”小很多，请写出一条误差产生的原因 ；
（ 2）相同的 95 号汽油，加在 T 型轿车内与加在 L 型轿车内其热值是 的。
