入库时间：2009-08-16闻名中外的外白渡桥修护后于2009年2月底“回家”了。如图7所示，外白渡桥是一座全钢结构的桥梁，南、北两跨架在桥墩上。桥墩的一部分在水下，若桥梁的总质量为1.2×105千克，与桥墩的接触面积为150米2，钢的密度为7.8×103千克/米3。求：
（1）水面下1米深处水对桥墩的压强p水。
（2）桥身所用钢材的体积V钢。
（3）桥身对桥墩的压强p。
-
难度：
使用次数：146
入库时间：2009-08-16
在图8所示的电路中，电源电压为18伏且不变，电阻R1的阻值为30欧，滑动变阻器R2上标有“50Ω 2A”字样。闭合电键S，电流表的示数为0.4安。求：
（1）电阻R1两端的电压。
（2）电阻R1消耗的电功率P1。
（3）现有三个定值电阻，分别为A（40欧）、B（20欧）、C（10欧），请从中选择一个来替换电阻R1，并选择合适的电表量程。要求：在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针分别能达到满刻度处，且电路能正常工作。
①请选择电表使用的量程：电流表量程___________安，电压表量程_________伏。
②应选用电阻_________（选填字母）代替电阻R1.。
③满足上述要求时，变阻器R2连入电路的阻值范围。
-
难度：
使用次数：224
入库时间：2009-08-16
在研究物体受到的重力与其质量关系实验中，要用到的实验器材有托盘天平和弹簧测力计。托盘天平使用前要进行调节，先将游码移至___________；若此时天平指针偏向中央刻度线左侧，则应向右调节_________。图9所示弹簧测力计的测量范围为_________牛；所测物体的重力为_______牛。
-
难度：
使用次数：254
入库时间：2009-08-16

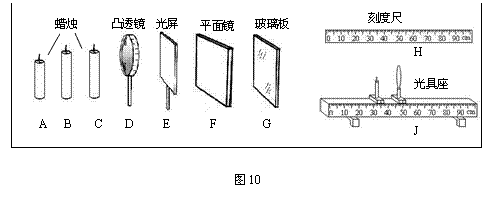

在“探究平面镜成像的特点”实验中，实验室提供了图10所示的一些实验器材供选择，完成该实验的主要器材是________________；为了研究平面镜成的像是实像还是虚像，还要选择实验器材_________。（均填写代表实验器材的字母）
-
难度：
使用次数：55
入库时间：2009-08-16
在“测定小灯泡的电功率”实验中，实验室提供的电源电压最大不超过15伏，电源电压保持不变，滑动变阻器上标有“50Ω 2A”字样，小灯上标有“0.3A”字样。
（1）在图11所示电路的○里填上适当的电表符号，使其成为正确的电路图。
（2）正确连接电路，闭合电键S后，通过小灯泡的电流小于额定电流，为使小灯泡能够正常发光，正确的操作是将________________________，直到电流表示数为________安为止。
（3）小灯泡正常发光时，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧），电压表的示数如图12所示，小灯泡额定功率为__________瓦、所用的电源电压为________伏。
