小红同学在做“探究平面镜成像”的实验时,将一块玻璃板竖直放在水平台上,再取两段完全相同的蜡烛A和B,点燃玻璃板前的蜡烛A,进行观察,如图所示,在此实验中:
(1)小红选择玻璃板代替镜子进行实验的目的是_______________________。
(2)刻度尺的作用是便于比较像与物____________________________。
(3)选取两段完全相同的蜡烛是为了比较像与物的_____________关系。
(4)移走后面的蜡烛B,并在其所在位置上放一光屏,则光屏上______接收到蜡烛烛焰的像(选填“能”或“不能”),所以平面镜所成的像是______像。(选填“实”或“虚”)
(5)小红将蜡烛A逐渐远离玻璃板时,它的像的大小______(选填“变大”“变小”或“不变”)
)在“测量小灯泡电功率”的实验中,已知电源电压为3V,小灯泡的额定电压为2.5V。
(1)连接电路时,开关应_______________。

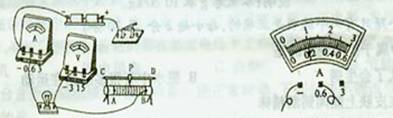

(2)请你用笔画线代替导线将图中的电路连接完整。
(3)闭合开关前,应将滑动变阻器的滑片移动到_____端(选填“A”或“B”)。闭合开关后,发现小灯泡不亮,电流表指针偏转,电压表示数为0,产生故障的原因可能是______。
(4)排出故障后,实验中测得小灯泡两端的电压为2V时,电流表示数如图所示,则通过小灯泡的电流为______A,此时小灯泡的实际功率为_______ W。
新鲜鸡蛋在水中会下沉。陆续向水中加盐并轻轻搅拌,你能看到什么现象:__________________________这说明了:_______________________。若在清水中投入一个与鸡蛋体积相同的实心铁块,则水对容器底部的压强将__________。(填“变大”“变小”“不变”)
如图所示电路,电阻R1=10Ω。若断开S2、闭合S1,电流表的示数I1=0.30A;若闭合S1、S2,电流表的示数I2=0.50A。
求:(1)电源两端的电压? (2)电阻R2的阻值?
(3)电流通过电阻R22min所做的电功?
(1)奥运场馆“鸟巢”的主体钢结构质量为4.2×105kg,靠自身的24根钢柱支撑。若每根钢柱的横截面积为1.5m2,则平均每根柱子承受的压强有 多大?
(2)若功率为1000kW的太阳能供电系统为“水立方”连续工作5h,可得到多少J的电能“如果这些电能有42%转化为水的内能,可使游泳池里200t的水,温度升高多少℃?(C水=4.2×103J/kg・℃)
