难度：
使用次数：722
入库时间：2018-11-13如图所示，一轻质杠杆水平支在支架上，OA=20cm，G1是边长为5cm的正方体，G2重为20N. 当OC=l0cm时，绳子的拉力为____N，此时G1对地面的压强为2×104Pa. 现用一水平拉力使G2以5cm/s的速度向右匀速直线运动，经过______s后，可使G1对地面的压力恰好为零．
-
难度：
使用次数：811
入库时间：2018-11-13
如图甲是小明、小红两名同学分别探究“水的沸腾”的实验装置，他们所用的器材规格完全相同.
（1）安装实验器材时，应按照 的顺序进行（选填“自下而上”或“自上而下”）.
（2）安装好器材开始实验后，小红如图甲所示进行读数，其错误之处是：读数时，视线没有与温度计中液柱的上表面 .
（3）读数时小明发现A点有小水滴影响读数，小水滴的成因是 （填物态变化名称），而按乙图改进后可以顺利读数.
（4）图丙是两名同学根据实验数据绘制的水温随时间变化的图像.
①由图像可知，实验室当时的大气压 （选填“高于”、“低于”或“等于”）1标准大气压.
②若小明和小红所选水的质量分别为m1、m2，根据图像丙分析可知m1 ___m2（选填“＞”、“＜”或“=”）.
-
难度：
使用次数：1233
入库时间：2018-11-13

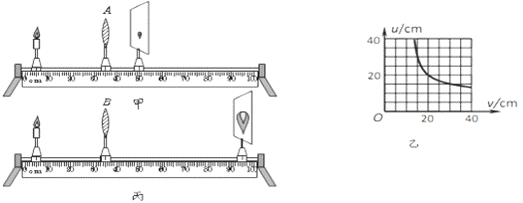

在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是 cm，凸透镜A的焦距 凸透镜B的焦距（选填“大于”、“小于”或“等于”）.
（2）在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_____（选填“左”、“右”）移动一段距离，像将 （选填“变大”、“变小”或“不变”）.
（3）图丙所示的实验现象可以说明 的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛 （选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
-
难度：
使用次数：299
入库时间：2018-11-13

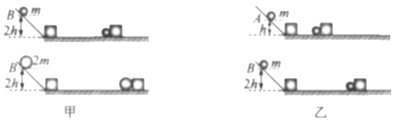

为了探究物体动能大小与哪些因素有关，同学们设计了如图甲、乙所示的实验装置来进行实验. 图甲是让不同质量的小球沿同一光滑斜面从B处由静止自由释放，然后分别撞击到放在同一水平面上的同一木块，木块在水平面上运动一段距离后静止时的情景；图乙是让质量相同的小球沿同一光滑斜面分别从A、B处由静止自由释放，然后分别撞击到放在同一水平面上的同一木块，木块在水平面运动一段距离后静止时的情景.
（1）若要探究动能大小与速度的关系，应选择图_ _（选填“甲”、“乙”）进行实验.（2）木块在水平面上滑动时，受到水平面的摩擦力 （选填“变大”、“变小”或“不变”），克服摩擦力做功的功率 （选填“变大”、“变小”或“不变”）.
（3）本实验装置的水平面如果绝对光滑，还能得出结论吗？ ，原因是 .
-
难度：
使用次数：422
入库时间：2018-11-13

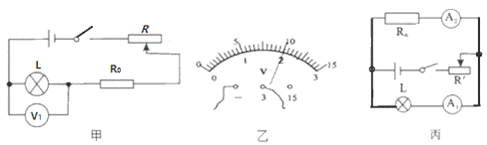

小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“3.8V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1和V2（没有电流表）、阻值为10Ω的定值电阻R0、导线若干. 她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图.
（1）请你将图甲中电路图补充完整.
（2）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数
为 V，此时电压表V2的示数如图乙所示，小灯泡的额定功率为 W.
（3）她还进一步设计出了如图丙所示电路图测量小灯泡额定功率，调节滑动变阻器，使电流表A2的示数为 A时，再读出电流表A1的示数，即可计算小灯泡的额定功率.
（4）小明说，利用丙图，把R0更换成未知电阻Rx，把小灯泡的额定电流和额定功率当作已知条件（灯丝电阻随温度而变化），可以测出未知电阻Rx的阻值. 方法为：调节滑动变阻器，使电流表A1的示数为______A时，读出电流表A2的示数，即可计算Rx的阻值.
