在探究凸透镜成像规律时,小明在光具座上依次摆放了蜡烛、凸透镜、光屏,并调节它们中心在一高度上。
(1)如图甲,当他将蜡烛、光屏位置固定后,左右移动透镜,发透镜在①②两个位置时,屏上都能得到倒立的像,则镜在①位置相比在②位置时,所上得到的像 (选填“较大”或“较小”)。
(2)当他将透镜和光屏的位置固定后,发现无论怎么移动蜡烛,在屏上都不能得到像(光具座足够长),为了在屏上得到清晰的像,他应将凸透镜 (选填“靠近”或“远离”)光屏移动一些。经过调整,在屏上得到了清晰的像,他发现若将凸透镜用纸遮住,屏上将得到 (选填“完整”或“一半”)的像;若将蜡烛稍微上移,屏上的像将 (选填“上移”或“下移”)。
(3)如图乙,他把“上”形状的遮光板放在蜡烛和凸透镜之间,则屏上观察到的形状是 。
A.上 B.C.
D.下
利用如图甲所示装置研究影响滑动摩擦力大小的因素。
(1)实验研究用到的物理方法是 。
(2)王利在实验中发现要保持木块匀速运动很困难,改用知图乙所示装置,在用力将本板向左拉出的过程中,弹簧测力计 (选填“A”或“B”)的示数反映了木块与木板间的滑动摩擦力大小。
(3)实验部分数据如下表,要研究滑动摩擦力与接触面压力的关系,应选用第①组和第 组数据;比较第③组和第④组数据,可以看出滑动摩擦力的大小与木板所受拉力的大小 。
实验序号 | 木块质量m(g) | 接触面粗糙程度 | 弹簧测力计的FA示数(N) | 弹簧测力计的FB示数(N) |
① | 200 | 较粗糙 | 2.00 | 0.40 |
② | 200 | 粗糙 | 2.00 | 0.70 |
③ | 300 | 较粗糙 | 2.00 | 0.60 |
④ | 200 | 较粗糙 | 2.40 | 0.40 |

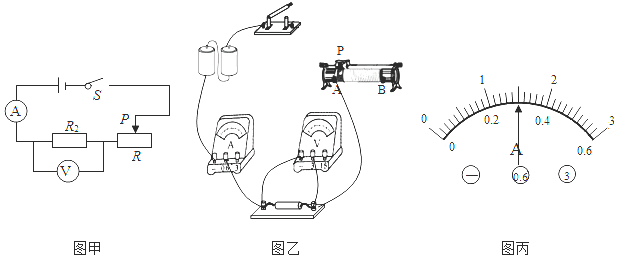

现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测量定值电阻R1阻值的实验中:
(1)请你按图甲所示的电路图,以笔画划线代替导线,将图乙中的电路连接完整。
(2)实验前为了保护电路,滑动变阻器的滑片应置于 端(选填“A”或“B“);
(3)闭合开关,无论怎样栘动滑片P,发现电流表始终无示数,电压表有示数,其原因可能是 (填符号)
A.滑动变阻器断路 B.Rx断路 C.Rx短路
(4)排除故障后,当电压表示数为2.7V时,电流表示数如图丙所示,则通过Rx的电流大小为 。它的阻值是 Ω。
(5)本实验要多次测量取平均值,是为了 。

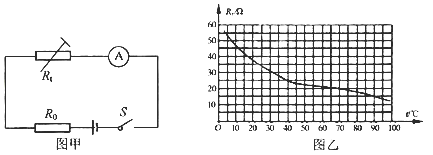

研究表明:大多数电阻的阻值随温度的升高而增大,但热敏电阻的阻随温度的升高而减小,根据电阻的这一特性人们制作出了电子温度计,如图甲是某测温电路。己知电源电压为6V且但持不变,R0为定值电阻,R1为热敏电阻,其阻值随温度变化的规律如图乙所示。
(1)当环境温度是40℃时。电流表示数为0.2A,求此时R1消耗的电功率;
(2)R0的电阻值
(3)电流表量程为0﹣0.3A,该温度计能测量的最高温度是多少?
一辆质量2t的汽车,在平直公路上以额定功率80kW从静止开始运动,经l5s运动200m恰好达到最大速度,接着匀速运动25s关闭发动机,滑行100m停下。其ν﹣t图象如图所示。已知汽车在运动过程中受到的阻力恰为车重的0.2倍,求:
(1)整个过程中发动机做的功;
(2)汽车的最大速度ν最大
(3)全程中汽车的平均速度ν。
