入库时间：2009-07-24作图题：（1）在图18中做出人看到球的光路图。
（2）火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。
-
难度：
使用次数：171
入库时间：2009-07-24
某中学科技创新兴趣小组制作出如图20甲所示的水火箭。实验器材有：饮料瓶、气筒、自行车气门、铁丝、橡皮塞、水等。水火箭构造如图20乙所示，原理如下：在瓶中装适量的水，塞好瓶塞后放在发射架上。用气筒向瓶内打气，瓶内上方气体压强达到一定程度，高压气体将水和橡皮塞从瓶口中压出，水的反冲作用把瓶推向高空。
（1）水火箭升空原理可利用我们学过的 知识来解释。从能量转化角度来看，水火箭的动能是由高压气体的 能转化来的。
（2）实验后小明提出了问题：水火箭上升的高度与什么因素有关呢？
猜想a：瓶塞插入深度不同；猜想b：可能与瓶中水的体积有关；猜想c：可能与瓶子形状有关；
你认为影响因素除上述三点外还与 有关（写出一条）。
（3）选用同一可乐瓶，瓶中水量为300ml，实验发现，瓶塞插入深度不同，用气筒充气次数就不同（设每一次充入气量相同），目测记录实验数据如右表。
可验证水火箭上升高度与 有关的猜想是正确的。
-
难度：
使用次数：52
入库时间：2009-07-24
下面是小方设计的“测食用油密度”的实验方案：用天平测出空烧杯的质量m1，向烧杯内倒入适量食用油，再测出烧杯和食用油的总质量m2，然后把烧杯内的食用油全部倒入量筒内，读出量筒内食用油的体积为V1，根据他的设计，回答下面的问题：
（1）按该实验方案进行测量，食用油密度的表达式是 ，上述实验方案存在的问题是误差较大，试分析产生误差较大的主要原因 。

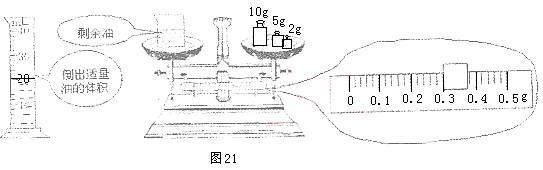

（2）请你将上述实验方案进行改进并补充填写实验内容于下表，并将图21中实验的数据及测量结果填入表中对应的下一行。
烧杯和食用油的总质量/g
33.3
-
难度：
使用次数：203
入库时间：2009-07-24

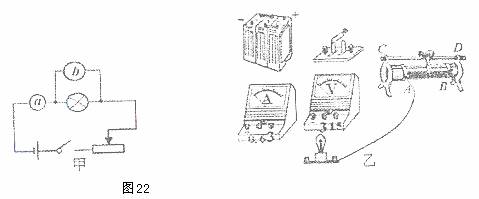

某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。
（1）在图22甲中a、b分别是 、 表。
（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。
（3）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片P应滑在 端。
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于 造成的。
-
难度：
使用次数：58
入库时间：2009-07-24
小明同学注意到新闻节目中经常报道国际原油价格涨至多少美元一桶，又报道我国进口原油价格每吨提高多少元。他想知道原油的单位“桶”和质量常用单位“吨”之间有什么关系。经过努力，小明设法获得“胜利原油”样品若干，并将密度为0.6×103kg/m3、体积为200cm3的立方体木块放入原油中，木块漂浮在油面上，经测量木块有1/3的体积露出油面（g=10N/kg）。求：（1）木块受到的浮力。（2）原油的密度。（3）若每桶原油的体积为1/6m3，1吨原油等于多少桶？
