难度：
使用次数：565
入库时间：2018-10-27请画出在图中放在斜面上静止的物体所受作用力的示意图。
-
难度：
使用次数：637
入库时间：2018-10-27
如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。
-
难度：
使用次数：340
入库时间：2018-10-27
一天，小熊在实验室里进行了探究“影响蒸发快慢的因素”的活动。
（1）如下是部分操作过程，
①在两块相同的玻璃板A、B上，同时滴上 （选填“等量”或“不等量”）的酒精；
②使玻璃板A上的酒精表面积变大，玻璃板B不作处理，并保持其它条件不变：
③观察两块玻璃板上酒精蒸发的快慢。
（2）上述活动是为了探究蒸发快慢与 （选填“液体温度”或“液体表面积”）的关系。会观察到玻璃板 （选填“A”或“B“）上的酒精蒸发得快些。
（3）小熊在进行实验时不小心将温度计的玻璃泡浸入了酒精中，将其拿出后，温度计的示数会暂时 （选填“变大”成“变小“），这是因为酒精蒸发 （选填“吸热”成“放热”）造成的。
-
难度：
使用次数：458
入库时间：2018-10-27

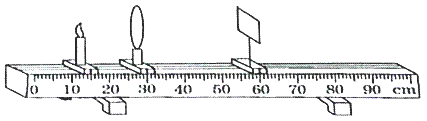

小体用如图所示实验装置来探究凸透镜的成像规律，用到的光具座足够长。
（1）如图所示，依次放置好蜡烛、凸透镜、光屏并将它们调整好后，点燃蜡烛，无论怎样移动光屏，光屏上都没出现烛焰的像：但取掉光屏，在放光屏同侧通过凸透镜可以看到烛焰的像。则此凸透镜的焦距 （选填“大于”、“等于”或“小于”）15cm。看到的像是 （选境“虚”或“实”）像。
（2）将蜡烛移至零刻度处，凸透镜位置不变，当把光屏放回如图所示位置时，在光屏上看到了烛焰模糊的像，当把光屏向 （选填“靠近”或“远离”）凸透镜的方向移动，在光屏上可以看到烛焰 （选填“放大”、“等大”成“缩小”）的清晰像：在看到清晰像后，保持蜡烛和光屏的位置不变，将凸透镜向 （选填“靠近”成“远离”）光屏的方向移动，在光屏上可以再次看到烛焰 （选填“放大”，“等大”成“缩小”）的清晰像。
-
难度：
使用次数：383
入库时间：2018-10-27

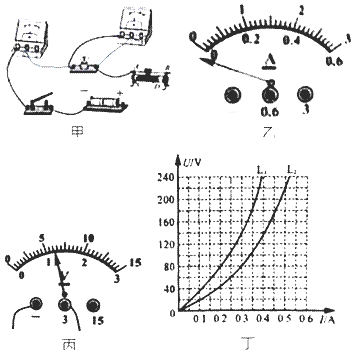

小绒在“测量小灯泡的电功率”实验活动中，使用的小灯泡额定电压为2.5V。
（1）在检查实验仪器时，发见电流表指针如图乙所示，则应对电流表进行 ；
（2）图甲是他未连接好的实验电路，用笔画线代替导线帮他连接好实验电路。（要求滑动变阻器滑片P向右滑动时灯泡变亮）
（3）检查电路连接无误后，闭合开关，发现小灯泡不亮，但电压表、电流表都有示数。则小灯泡不亮的原因可能是 。
（4）问题解决后，继续进行实验，闭合开关，发现电压表的示数如图丙所示，要测量小灯泡的额定功率，应将滑动变阻器滑片向 （选填“C“或“D“”）端滑动，直至电压表示数为 V，若此时电流表的示数为0.30A，则小灯泡的额度功率为 W。
（5）若两个额定电压为220V的白炽灯L1和L2的电压U与电流I的关系曲线如图丁所示，由图可知，L2的额定电流为 A，额定功率为 W；如果将L1和L2串联后接在220V的电源上，则L2的实际功率为 W。
