难度：
使用次数：198
入库时间：2009-07-21诞生于19世纪后10年的汽车，曾经是速度和效率的象征．进入21世纪，伴随着汽车的普及，现实中的交通事故、交通堵塞、能源紧张、环境污染等问题开始困扰着我们，回归传统和自然的呼声越来越高，“骑上你的自行车”成为倡导“国际无车日”(9月22日)活动的宣传用语．“国际无车日”活动并不是拒绝汽车，而是唤起民众对自身生活方式的反思，如何走出既有速度和效率又能减少拥堵和污染这个两难的境地，一种新的交通工具――电动自行车应运而生了．

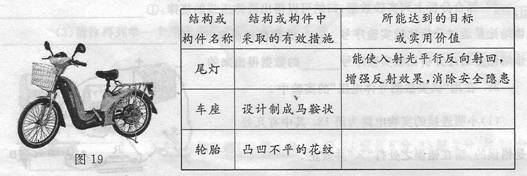

(1)电动自行车运用了许多物理知识，观察图19所示电动自行车的结构图，填写下表．
(2)运用科学的物理术语，说明电动自行车和汽车的能量转化，并指出“国际无车日”的积极意义．
(3)下表是某品牌电动自行车的部分技术参数．从物理学的角度看，表中有一个物理量的名称与单位不一致，请你指出并改正．
(4)若电动自行车的效率为80％，行驶过程中所受阻力为车重的0．06倍．求车以4m／s的速度在平直公路上匀速行驶时的工作电流(g取10N／kg）。
-
难度：
使用次数：152
入库时间：2009-07-21

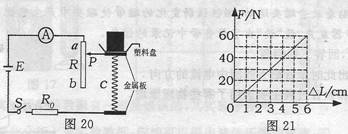

学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图20是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤示数表盘)；R0是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝．c是一根弹簧，其所受压力F与压缩量△L的关系如图21所示(塑料盘的重力不计，g取10N／kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端．
⑴该电子秤的最大称量是多大．应选用的电流表最大量程是多少．
⑵当电流表的指针指在O．3A处时，所称重物的质量是多少．
⑶从理论上说明该方案的最大不足，画出你的设计原理图．
