难度：
使用次数：206
入库时间：2009-07-20某同学用弹簧测力计、量筒、水和石块做“探究浮力与物体所排开的液体的重力的关系”实验，实验中的
几个情景如右图所示。据此可以得出：
（1）石块所受的浮力： N；
（2）石块排开的水的重力： N；
（3）本探究实验可以得出的结论： 。
-
难度：
使用次数：66
入库时间：2009-07-20
如图所示为某电器厂生产的一款电吹风原理图，图中标有“M”的元件是一个带有风扇的电动机，“R1、R2”是电热丝，通过插头接入220V家庭电路。请仿照示例填写开关分别在1、2、3号功能位时电动机M、电热丝R1和R2的工作状态（“工作”、“不工作”），以及对应的电吹风的功能状态（“吹高热风”、 “吹热风”、“停”）。
示例：1号位：M、R1和R2都不工作；功能状态为“停”。
2号位： 。
3号位： 。
-
难度：
使用次数：54
入库时间：2009-07-20

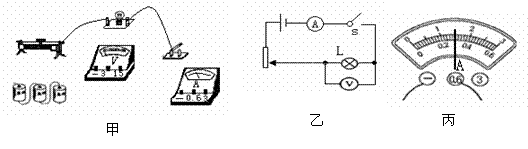

下面乙图是“测量小灯泡额定功率”的实验电路图，已知小灯泡Ｌ的额定电压为3.8V。
(1)请根据乙图在甲图中补充连接实物电路。注意：导线不许交叉！
(2)闭合开关，调节滑动变阻器滑片使小灯泡正常发光，此时电流表的示数如丙图所示。则该小灯泡正常工作时的电流为 A，它的额定功率为 W。
-
难度：
使用次数：655
入库时间：2009-07-20
如图，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
-
难度：
使用次数：3359
入库时间：2009-07-20
上图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图。
