在测量“小灯泡的额定功率”的实验中,实验室提供的实验器材有:
A.电源(电压为4.5V),
B.电流表A1(量程为0﹣0.6A,电阻为0.5Ω)
C.电流表A2(量程为0﹣3A,电阻为0.2Ω)
D.电压表V1(量程为3V,内阻为3kΩ)
E.电压表V2(量程为15V,内阻为1kΩ)
F.滑动变阻器R(阻值0﹣10Ω)
G.定值电阻R0=800Ω
H.待测小灯泡L(额定电压为3.8V,额定功率大约是1.2W)
I.开关S一个,导线若干
实验要求:既要保证电路安全,又要提高测量精确度;为了减小系统误差,测量时电表示数应大于量程的三分之一。则
(1)根据实验要求,电流表应选 ,电压表应选 (选填器材前的字母代号)。

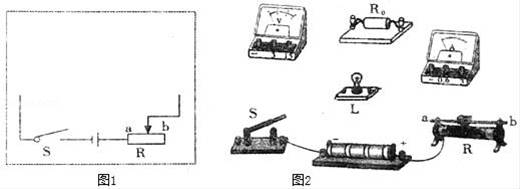

(2)根据实验要求,在虚线方框内画出实验电路图(其中部分电路已画出)。
(3)根据实验电路图,请用笔画线代替导线,将实验器材连接起来使之成为实验电路(其中部分导线已连接好)。
(4)在闭合开关前,滑动变阻器的滑片应滑到 端(选填实物图中“a”或“b”);正确连接实验电路后,开关试触时,发现灯泡不亮,电流表无示数,电压表有示数,仔细检查电路各部分均接触良好,其原因可能是 。
步行是一种简易方便的健身运动,人正常步行时,步距(指步行一步的距离)变化不大,步距还可作为身体上的一把“尺子”。小东测出自己的步距为0.5m,他正常步行1min走了180步。小东根据自己的腿长和步距画出了如图所示的步行示意图,对步行时重心的变化进行了分析,当两脚一前一后着地时重心降低,而单脚着地迈步时重心升高,因此每走一步都要克服重力做功。
(已知小东的腿长是65cm,质量是50kg)(g取10N/kg)求:
(1)小东正常步行的速度是多少?
(2)小东每走一步克服重力所做的功是多少?
(3)小东正常步行克服重力做功的功率是多少?
如图所示电路,是某学校楼道自动控制照明系统,已知控制电路电源电压U=4.5V,电磁继电器线圈电阻R1=5Ω,滑动变阻器R2最大阻值25Ω.R3是一光敏电阻,其阻值随“光照度E”的增大而减小,且成反比,其具体关系如下表所示(光照度E的单位是:勒克斯,符号Lx;光越强,光照度越大)。当线圈中电流减小至I0=90mA时,电磁继电器衔铁被弹簧拉起,启动照明系统,利用该装置可以实现当光照度低至某一设定值E0时,照明系统内照明灯自动工作。
(1)根据表格中数据写出光敏电阻的阻值R3与光照度E的函数关系式。
光照度E/lx | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 |
光敏电阻R3阻值/Ω | 60 | 30 | 20 | 15 | 12 | 10 |
(2)闭合开关,把滑片移到最右端(b端),求照明系统启动时的光照度E0是多少?如果光照度E为2Lx时并保持1min不变,这段时间内R2消耗的电能是多少?
