难度：
使用次数：150

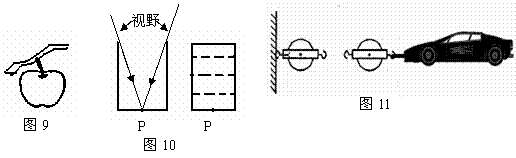

入库时间：2009-07-18（1）如图9所示是长在枝条上的苹果，请在图中画出苹果受力示意图。
（2）在一个深坑正中央P点趴着一只青蛙，它能看到的视野范围如图10a所示；若坑中灌满了水，青蛙仍在P点，它的视野将发生变化，请在图10b中利用光路图确定青蛙视野的大致范围，并按a得方法表示出来。
(3)要用滑轮组将陷在泥中的汽车拉出来，试在图11中画出最省力的绕绳方法。
-
难度：
使用次数：147
入库时间：2009-07-18

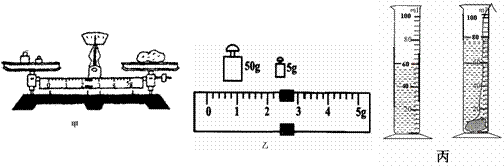

（1）小刚在称量矿石质量时，进行了如图甲所示的操作，他的错误在于 。用正确的方法称量，天平平衡后，砝码和游码的示数如图乙所示，则被测矿石的质量是 g。
（2）小刚有在量筒中倒入一定量的水，然后将矿石用细线系好后慢慢放入量筒。如图丙所示，矿石的体积为 ml。
（3）小刚算出矿石的密度为 kg/m3。
-
难度：
使用次数：78
入库时间：2009-07-18
同学们用完全相同的小桶分别盛满了4种液体，用弹簧测力计称出液体和小桶的总重力，记录的数据在下表中：
液体种类
酒精
水
可乐
酱油
弹簧测力计的示数F/N
2.6
2.8
3.0
3.2
（1）通过分析比较此表，他们推测在液体密度与弹簧测力计示数之间有一定的规律。在图所示的图像中能正确反映这一规律的图像是（ ）
（2）若可乐的密度为1.2g/cm3，根据商标的数据可以推算出小桶的重力是 N。
-
难度：
使用次数：124
入库时间：2009-07-18

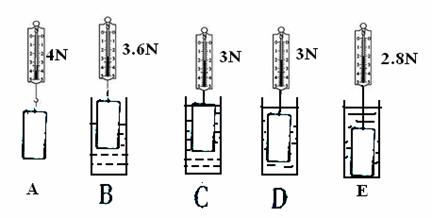

小林同学为了探究浮力的大小跟什么因素有关，做了图所示的实验。
(1)从图中A、B、C、D可得出：浮力的大小与 有关。
（2）图E中物体受到的浮力是 N。
-
难度：
使用次数：596
入库时间：2009-07-18

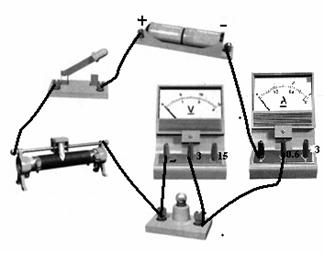

如图所示为某同学测定小灯泡电阻的实物连接图。
（1）图中有两处明显连接错误，请指出来：
①
②
（2）电路改正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原因是 （填下列故障原因的代号）
A、小灯泡接线短路 B、电源接触不良
C、小灯泡接线断路 D、电流表接线短路
（3）排除故障后闭合开关，电流表和电压表的示数如图甲、乙所示，则电流表的读数为 A，电压表的读数为 V，小灯泡的电阻为 Ω。
