入库时间：2018-09-28在“测量小灯泡电阻”实验中，小灯泡的额定电压 U = 2.5 V。

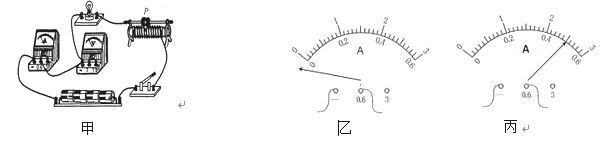

(1)请用笔画线代替导线，将图甲中的实物电路连接完整。________
(2)闭合开关后，发现电流表指针如图乙所示，其原因是_____。
(3)排除故障后，闭合开关，移动滑片 P 使电压表示数为 2.5V，电流表示数如图丙所示I =_____A，则小灯泡的电阻 R =_____Ω。
(4)如图丁所示，是小华同学利用图甲电路做实验时，测绘出的小灯泡的电流随电压变化的关系图象。在图甲电路中， 电源电压 U = 4.5V 保持不变，当滑动变阻器取值 Rp =10Ω时， 小灯泡电阻值为 RL =_____Ω（保留两位小数点）
-
难度：
使用次数：571
入库时间：2018-09-28
滑旱冰是青少年最喜欢的一项运动。如图所示，小兵质量约为34kg，所穿的四轮直排旱冰鞋每只质量为3kg，鞋底每个轮子与地面接触面积为4cm2。(g取10N/kg)
求：(1)小兵自身受到的重力；_______
(2)若比赛时小兵滑行 1200m 用时 2.5min,小兵滑动的平均速度是多少m/s；_______
(3)小兵单脚滑行时对地面的压强；_______
(4)小兵在练习时，想冲上一个斜坡，请从能量角度分析他该怎么做，为什么？________（不计斜坡阻力）
-
难度：
使用次数：190
入库时间：2018-09-28

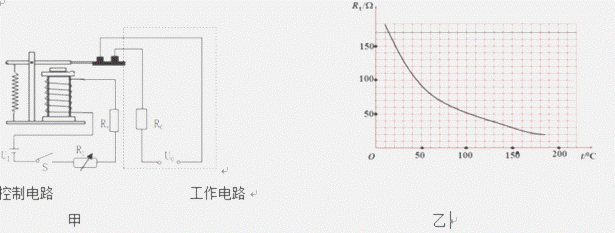

如图甲所示，是一种电加热恒温箱的简化工作原理电路图。工作电路由电压U0 = 220V的电源和阻值为R0 = 88Ω的电热丝组成。控制电路是由电压U1 = 7.5V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R1（可取值范围为 0～120Ω）和热敏电阻Rt组成的，热敏电阻Rt的阻值随温度变化的关系如图乙所示。当控制电路的电流达到50mA 时，衔铁才吸合，从而切断右边工作电路，停止加热。
(1)由乙图可知热敏电阻Rt的阻值随温度的升高而_____。（选填“增大”、“不变”、“减小”）
(2)求工作电路中电热丝R0工作时的电流和工作5min产生的热量。_________
(3)如果恒温箱的温度设定为60
，则电阻箱R应取多大阻值。_______(4)该恒温箱可设定的最高温度是多少。__________
