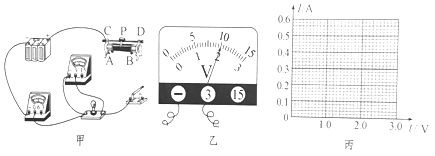

在测量“小灯泡电功率”的实验中,已知电源电压为3V,小灯泡额定电压为2.5V,图甲是未连接完整的实验电路。
(1)请你用笔画线代替导线将实物电路连接完整______(要求:滑片P向右移动时,小灯泡变亮)
(2)闭合开关后,缓慢移动滑动变阻器的滑片P,当电压表的示数如图乙所示时,其示数为_____V。

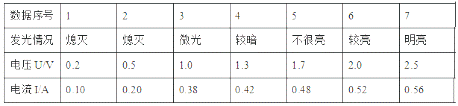

(3)改变滑片P的位置,获得多组对应的电压、电流值,如下表所示。由表可知,随着电压的增大,小灯泡的电功率_____(选填“增大”、“不变”或“减小”)。
(4)根据上表中数据,请在图丙中画出I﹣U关系图象__________。
(5)根据图线可求得,当小灯泡两端电压为2.2V时,小灯泡的实际功率为_____W(结果保留一位小数)。
如图所示是某款电热水壶及其铭牌的部份参数,当电热水壶正常工作时,求:
(1)电热水壶的电阻;
(2)将一壶水从25℃加热到100℃时,水吸收的热量[c水=4.2×103J/(kg•℃)];
(3)若加热一壶水所需时间为10min,电热水壶的热效率。
如图所示,R0是阻值为10Ω的定值电阻,R为滑动变阻器,灯泡上标有“4V 2W“字样,且小灯泡的阻值始终保持不变。当断开S2,闭合S、S1时,灯泡恰好正常发光,电压表示数为U1;断开S1,闭合S、S2,将滑动变阻器的滑片P置于中点时,电压表数为U2,已知U2与U1相差1V,求:
(1)灯泡的额定电流;
(2)电源的电压;
(3)滑动变阻器最大阻值;
(4)该电路消耗的最小电功率。
如图所示是打捞物体的模拟装置。现电动机带动钢丝绳自由端以0.5m/s的速度匀速拉动滑轮组,经过5min将体积为0.1m3的物体由海底提升到海面,物体离开海面后钢丝绳自由端的速度变为0.49m/s,此时电动机的输出功率比物体在海水中时增大了12%(不计物体的高度、绳重和摩擦,ρ物=7.6×103kg/m3,g取10N/kg,ρ海水取1.0×103kg/m3)。求:
(1)物体浸没在海水中受到的浮力;
(2)物体在海底时的深度;
(3)物体在海底时受到海水的压强;
(4)物体在海面下匀速上升过程中,该滑轮组的机械效率(不计动滑轮体积)
