“探究电流与电阻的关系”实验中,老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干:
(1)请根据图甲,用笔画线将实物图(图乙)连接完整(要求导线不交叉,当滑片向右移动时,滑动变阻器的阻值变大)_________;
(2)将滑动变阻器阻值调到最大处,闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因可能是______________________________________________。
(3)排除故障后,更换不同定值电阻进行实验,测得数据填入下面表格.第一次电流表的示数如图丙所示,读数为__________A。实验过程中应保持电压表示数为__________V不变。
(4)由表中数据可能:导体两端的电压一定时,通过导体的电流与导体的电阻成_______(选填“配比”或“反比”)。
(5)根据表格中的数据判断所选用的滑动变阻器可能是_______(选填“A”或“B”).
A.“50Ω 0.5A” B.“10Ω 1A”
在深圳某科技节上,某同学自己动手制作了一个牛奶加热器,设计电路简图如图所示,已知滑动变阻器R0的电大阻值为100Ω,用于加热的电阻丝R1的阻值为55Ω.求闭合开关S后:
(1)电路中的最小电流(结果保留1位小数);
(2)电热丝的最大加热功率;
(3)在最大加热功率下,用时100s可以将1kg常温牛奶温度升高多少?[不考虑热量损失,牛奶的比热容为c=2.5×103J/(kg·℃)]

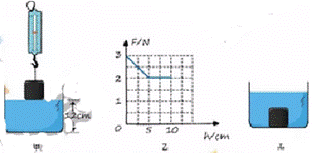

在物理实验操作考核中,水平桌面上放置底面积为100cm2的圆柱形容器(不计容器壁厚度),内有12cm的水(如图甲),某考生用弹簧测力计悬挂一金属圆柱体,从液面开始缓慢浸入水中,拉力F与圆柱体下表面到水面距离h的变化关系如图乙所示,当圆柱体下表面距液面为10cm时,系圆柱体的细线恰好松开,圆柱体沉入容器底部(水未溢出).如图内所示(g取10N/kg),求:
(1)圆柱体浸没在水中时所受到的浮力;
(2)圆柱体的体积;
(3)圆柱体沉入底部时,水对容器底部的压强。
阅读短文,回答问题
三峡工程是一项伟大的工程,主要由大坝、电站厂房和通航建筑物三部分组成.三峡大坝上窄下宽.蓄水位高达175m,水从高处落下,冲击涡轮进行发电,年平均发电量880亿千瓦时,三峡大坝正常蓄水后,上下游水位落差达113m,为方便船只在上、下游之间往返,三峡船闸设有5个闸室.三峡大坝蓄水后,水域面积扩大使附近地区昼夜温差缩小,改变了库区的气候环境。

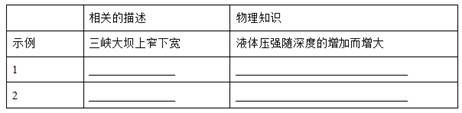

请在上面的材料中找出与物理相关的描述,并说明所涉及的物理知识,填写下表。(不能与示例相同,物理知识不能重复.)
有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时,锁孔旁的灯才亮,从而方使夜间开锁,它利用感应开关S1(有人摸门把手时,S1闭合;无人摸门把手,S1断开)以及光敏开关S2(天暗时S2闭合,天亮时S2断开)控制电路,达到目的.请根据上述描述,完成电路连接。
