难度：
使用次数：402

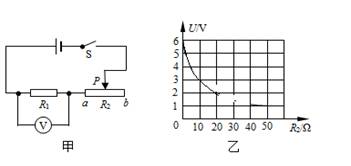

入库时间：2018-09-01如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（ ）
A. 电源电压是6V
B. R2的最大阻值是20Ω
C. R1的电阻是10Ω
D. 当滑片P移动中点时，10s内电流通过R1产生的热量是18J
-
难度：
使用次数：71
入库时间：2018-09-01
如图所示，请将凸透镜的光路补充完整
-
难度：
使用次数：122
入库时间：2018-09-01
如图所示，请根据通电螺线管周围磁感线的方向判断电源的“＋”、“-”极和小磁针的N极，并在图中标出．
-
难度：
使用次数：719
入库时间：2018-09-01
“探究杠杆的平衡条件”实验
①如图甲所示，为了使杠杆在水平位置平衡，应把杠杆右的平衡螺母向_____（选填“左”或“右”）调节；
②如图乙所示，保持杠杆水平位置平衡，测力计从a位置转到b位置，其示数将____（选填“变大”、“变小”或“不变”）
③在实验中，改变力和力臂的大小得到多组数据的目的是_______（填序号）
A．使测量数据更准确
B．多次测量取平均值减小误差
C．避免偶然性，使实验结论具有普遍性
-
难度：
使用次数：397
入库时间：2018-09-01
“测量橙汁的密度”实验
①为了测量结果更准确，下列实验步骤的合理顺序是________（用字母表示）
A．计算橙汁的密度
B．用天平测出空烧杯的质量
C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量
D．调节天平平衡
E．将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积

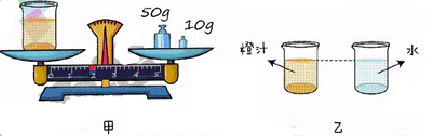

②测量橙汁和烧杯总质量时，砝码和游码的位置如图甲所示，则总质量为________g。
③不用量筒，只需添加一个完全相同的烧杯和适量的水，也可以完成该实验。
实验步骤如下：
a．用已调好的天平测出空烧杯的质量，记为m0；
b．向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1；
c．向另一个烧杯中倒入与橙汁等深度的水（如图乙），用天平测出水和烧杯的总质量，记为m2；
d．橙汁的密度ρ橙汁=________（水的密度用ρ水表示）
