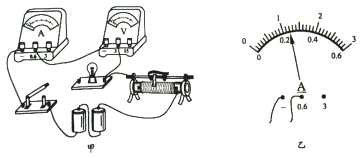

入库时间：2018-08-25小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
（1)在图甲中，用笔画线代替导线将电路连接完整。______
(2)连接电路时，开关必须______，滑动变阻器的滑片应移到最______（左/右）端。
（3)当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为______A，此时，灯泡的功率为______W，为使灯泡正常发光，应将滑片向______（左/右）移动。
(4)当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大。为了用该灯泡继续完成实验，你的做法是______。
(5)解决了（4）中问题后，测出电压略大于2.5V时的灯泡功率。为比较灯泡在不同电压下的功率关系，______（需要／不需要）重新测量前两次实验数据。
-
难度：
使用次数：93
入库时间：2018-08-25
阅读短文，回答问题：
神奇的“大力士”——形状记忆合金起重机
形状记忆合金起重机具有动力大、噪声小等优点，广泛应用于能源。交通和日常生活等领域。
形状记忆合金起重机的动力主要来自于形状记忆合金，如图甲所示，常温下发生形变的记忆合金。在受热超过某一温度时，完全恢复到原来的彤状，此过程中产生很大的力，将重物提起。
依据不同记忆合金材料特性，可制成记忆压缩弹簧和记忆拉伸弹簧。如图乙所示为记忆压缩弹簧，在常温时较小的外力即可使其处于压缩状态，在高温时会自动恢复到原来的伸长状态；记忆拉伸弹簧则与其不同，在常温时较小的外力可使其处于伸长状态，在高温时会自动恢复到原来的压缩状态，记忆弹簧恢复原状时所产生的弹力远比普通弹簧大。
给记忆合金材料通上交替变化的脉冲电流，以使其温度升高。为控制加热快慢，通常采用改变一个周期内通有电流的时间占总时间的比值的方法来实现。
(1)形状记忆合金起重机在提升重物时，重物的重力势能______。
(2)由形状记忆合金材料制成的眼镜框被踩扁后，应______（升温/降温），使其恢复原状。
(3)对记忆拉伸弹簧来说，高温状态长度比低温状态______。

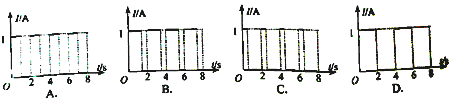

(4)下列四种电流能使相同的记忆合金弹簧升温最快的是______。
(5)右图是小明设计的形状记忆合金起重机的动力结构示意图，记忆弹簧通电后恢复原状，提起重物，为让记忆弹簧能回到初始位置，装置中需要搭配普通弹簧，下列四种组合中，提升力最大的是______。
A．普通弹簧，记忆拉伸弹簧、普通弹簧
B．普通弹簧，记忆压缩弹簧、普通弹簧
C．记忆压缩弹簧、普通弹簧、记忆压缩弹簧
D．记忆拉伸弹簧、普通弹簧、记忆拉伸弹簧
