入库时间：2018-08-25按照题目要求作图：
(1)在图甲中画出反射光线对应的入射光线。
(2)在图乙中画出施加在开关上力F的力臂l。
(3)在图丙用笔画线代替导线将灯泡、开关正确接入电路。
-
难度：
使用次数：805
入库时间：2018-08-25
双轮电动平衡车越来越受到人们的喜爱。如图所示，质量为40kg的小红驾驶平衡车在平直的路而上匀速行驶，5min通过的路程为900m，己知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，g取10N/kg。求：
(1)平衡车的速度；
(2)平衡车的重力；
(3)小红驾驶平衡车时，车对地面的压强。
-
难度：
使用次数：1242
入库时间：2018-08-25
在综合实践活动中，小明设计了一种电热饮水机电路，如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”、“高挡”之间的转换，饮水机工作时功率随时间的关系图像如图乙所示。求：
(1) 30min内电路消耗的总电能；
(2)饮水机工作时，通过电阻R1的电流；
(3)电阻R2的阻值。
-
难度：
使用次数：484
入库时间：2018-08-25
在探究“影响滑动摩擦力大小的因素”实验中，小明用完全相同的木块分别做了如图所示的甲、乙、丙三个实验。
(l)将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做______运动，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数。
(2)甲、乙两个实验说明滑动摩擦力的大小与______有关；______两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关。

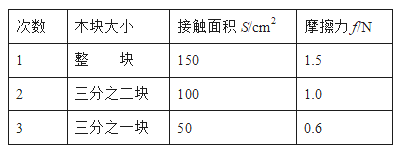

(3)小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述用实验的基础上，将木块沿竖直方向切成两部分继续进行实验，将测得的数据记录在表格中，由表中数据验证了自己的猜想，这种做法_____________(正确/错误），理由是________________。
-
难度：
使用次数：658
入库时间：2018-08-25

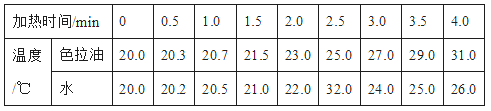

如图所示是“探究不同物质吸热升温现象”的实验装置，小华将初温和质量相等的色拉油和水分别装在相同的烧杯中，用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录在下表中。
(l)选用相同的酒精灯，是为了使单位时间内色拉油和水______相同，不断搅拌的目的是使色拉油和水______。
(2)图中已经画出色拉油温度随时间变化的图像，开始部分并不是直线，导致此现象的原因是除色拉油外还有______吸收热量，为尽量减小这种影响，写出一种改进方法：______。
(3)根据上表实验数据，在图中画出水的温度随时间变化的图像分析图像可知，当色拉油和水升高相同温度时，______需要的时间短，______需要吸收的热量更多。
