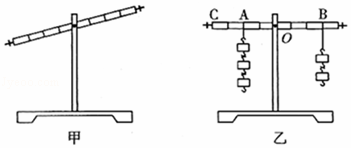

入库时间：2018-08-18在“探究杠杆的平衡条件”的实验中。
（1）在杠杆上挂钩码前，杠杆静止在甲图中的位置，为使杠杆水平平衡，应将右端的平衡螺母向 （选填“左”或“右”）调节。将杠杆调节水平平衡的目的是避免 对实验的影响和便于 。
（2）乙图中杠杆恰好处于水平平衡，若在A处下方再挂一个相同钩码，为使杠杆保持水平平衡，则需将挂在B处的钩码向右移动 格。
（3）若取掉乙图中挂在B处的钩码，改用弹簧测力计钩在C处对杠杆施拉力，为使杠杆保持水平平衡，且弹簧测力计示数最小，则弹簧测力计对杠杆的拉力方向是 。
（4）此实验多次改变挂在支点O两边钩码的质量和悬挂位置，收集杠杆平衡时多组动力，动力臂、阻力和阻力臂的数据，其目的是 （选填“减小误差”或“寻找普遍规律”）
-
难度：
使用次数：191
入库时间：2018-08-18

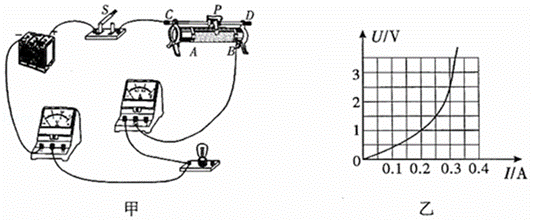

在做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器，电压表、电流表、开关和导线，图甲是没有连接完的实物电路。
（1）请你用笔画线代替导线，将实物电路连接完整。
（2）在连接电路时开关应处于 状态，闭合开关前滑动变阻器的滑片应移到最 端（选填“左”或“右”）。
（3）实验中通过移动滑片，分别记下多组对应的电流表和电压表的读数，并绘制成了图乙所示的U﹣I图象，根据图象可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，通电2min，电流通过小灯泡所做的功是 J。
-
难度：
使用次数：723
入库时间：2018-08-18
如图所示，用细绳将质量为200g的木块系住，使木块浸没在水中，当木块静止时细绳对木块的拉力为1N，容器底部水的深度为20cm，已知容器底面积为40cm2，求：
（1）木块受到的浮力；
（2）水对容器底部的压力和压强。
-
难度：
使用次数：111
入库时间：2018-08-18

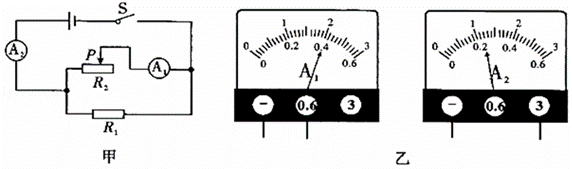

如图甲所示，滑动变阻器R2标有“50Ω 1A”字样，电源电压为8V且保持不变。当开关S闭合时，电流表A1和A2的指针偏转情况如图乙所示。求：
（1）电阻R1的阻值
（2）通电100s，电流通过电阻R1产生的热量；
（3）再次移动滑动变阻器R2的滑片P，使两电流表指针偏离零刻度的角度相同，此时滑动变阻器R2消耗的电功率P2。
-
难度：
使用次数：206
入库时间：2018-08-18
如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流Ⅰ与螺线管对铁制小球的作用力F的关系如下表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：
I/A
0.1
0.2
0.3
0.4
0.5
F/N
0.05
0.1
0.15
0.2
0.25
（1）断开开关铁制小球静止时露出水面的体积是多少？
（2）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？
（3）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？
