入库时间：2018-08-14在探究凸透镜成像规律的实验中：
（1）如图甲所示，一束平行主光轴的光线经凸透镜后，在光具座光屏上形成一个最小、最亮的光斑，说明凸透镜对光具有 作用。
（2）为了能使像始终成在光屏中心位置，要调整烛焰、凸图透镜和光屏的中心大致在 。如图乙所示的位置示意图，在光屏上得到了一个清晰的像，这个像是倒立、 （选填“放大”或“缩小”）的实像，应用此成像规律可制成 （选填“照相机”或“投影仪”）。
-
难度：
使用次数：200
入库时间：2018-08-14
小明同学猜想动能的大小可能与物体质量和运动速度有关，于是他设计了如图所示的实验，让小球沿同一光滑斜面向下运动，与放在水平面上的纸盒相碰，纸盒在水了如图平面上移动一段距离后静止。
（1）图甲是控制两球的 相等，探究的是动能与 的关系。
（2）图乙中让不同质量的两个小球从同一高度滚下的目的是两球到达水平面时，具有相同的 ，选用图乙探究的是动能与 的关系。
（3）由甲、乙两实验得出物体动能的大小与物体质量和运动速度 （选填“有”或“无”）关。
-
难度：
使用次数：133
入库时间：2018-08-14

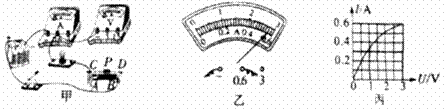

如图所示，在测量小灯泡的电功率的实验中（小灯泡的额定电压为2.5V）。
（1）在电路连接时，开关闭合前滑动变阻器的滑片P应滑到 （选填“A”或“B“）端。
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完成。
（3）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡
（选填“短路”或“断路”）。
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是 W，小灯泡正常工作时的电阻是 （保留一位小数）。
（5）根据测出的数据，画出了小灯泡的电流与电压的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是温度升高、灯丝电阻 （选填“增大”或“减小”）。
（6）若把这样的两只灯泡串联接在4V的电源上，则此时两个小灯泡消耗的实际功率总和是 W。
-
难度：
使用次数：216
入库时间：2018-08-14
边长为10cm的正方体木块，漂浮在水面上，露出水面体积与浸在水中的体积比为2：3，如图甲所示；将木块从水中取出，放入另一种液体中，并在木块上表面放一重为2N的小铁块，静止时，木块上表面恰好与液面相平，如图乙所示。求：
（1）图甲中木块所受浮力大小；
（2）图乙中液体的密度；
（3）图乙中木块下表面所受压强的大小。
-
难度：
使用次数：372
入库时间：2018-08-14
如图甲所示的电路，小灯泡L标有“6V 3.6W”，R为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示。（不计温度对灯丝电阻的影响）求：
（1）小灯泡正常发光时的电阻；
（2）电源电压；
（3）当滑片P滑到中点时，小灯泡L的实际功率是多少。
