小明家的电能表如图所示,当小明家只有一盏电灯工作时,15min内转盘正好转过25圈,则该灯泡消耗的电能是______J,它的电功率为______W。

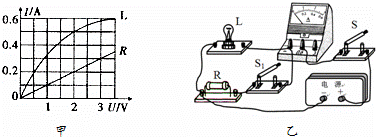

图甲是小灯泡L和电阻R的电流随电压变化图象,将它们按图乙所示接入电路中,只闭合开关S,小灯泡的实际功率为1W;再闭合开关,电流表示数变化了______A,此时电路消耗的总功率为______W。
现有厚度分别为5mm和2mm的两块玻璃板,应选择______mm厚的玻璃板做实验,目的是避免出现两个像,影响实验效果。
用玻璃板代替平面镜的目的是______。
若点燃的蜡烛距玻璃板15cm,此时蜡烛与它的像的距离是______
将一张白纸放在玻璃板后,无论如何移动,在白纸上都______
填“能”或“不能”
成像,说明平面镜所成的像是______像。
将蜡烛远离玻璃板移动一段距离,蜡烛的像的大小将______
填“变大”、“变小”或“不变”
。

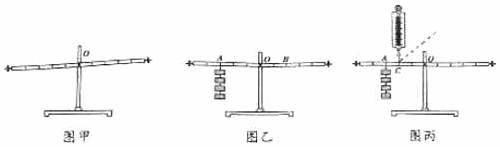

小红和小明利用如图所示装置探究杠杆的平衡条件。
若实验前杠杆如图甲所示,可将杠杆两端的平衡螺母向______
填“左”或“右”
调节,使杠杆在水平位置平衡。
在实验过程中,调节杠杆在水平位置平衡的目的是______。
在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中。
次数 | | | | |
1 | 1 | 10 | 2 | 5 |
2 | 2 | 10 | 1 | 20 |
3 | 2 | 15 | 3 | 10 |
多次实验的目的是______。
小明根提以上数据得出杠杆平衡条件是______。
杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使杠杆重新平衡,应在B点挂______个钩码。
如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向右倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将______
填“变大”、“变小”或“不变”
。
在测定额定电压为的小灯泡
电阻大约为

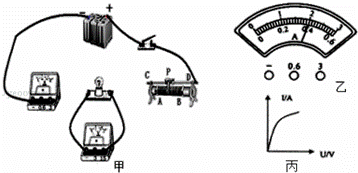

额定功率的实验中,小明连接了如图甲所示的电路,其中电源电压为6V且保持不变。
用笔画线代替导线将实物电路连接完整
要求:滑动变阻器的滑片向左移动时小灯逐渐变亮,连线不得交叉
。
在连接电路时,开关必须______。若有
、
和
三个滑动变阻器可供选择,则应该选择变阻器______
填“A”、“B”或“C”
连入电路,才能保证实验顺利进行。
在实验中,若电压表示数为2V,为了能测量小灯泡的额定功率,必须将滑片P向______
选填“A”或“B”
端移动,当电压表的示数为
时小灯泡正常发光,此时电流表示数如图乙所示,则小灯泡的额定功率为______W。
小明根据测量小灯泡实际功率的多组实验数据,作出了
图象,如图丙所示。结果发现图象不是直线,这表明通过小灯泡的电流与其两端的电压______
选填“成”或“不成”
正比,这是因为______。
