难度：
使用次数：319
入库时间：2018-07-27“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：
（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）_________；
（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是______________________________________________。
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图丙所示，读数为__________A。实验过程中应保持电压表示数为__________V不变。
（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成_______（选填“配比”或“反比”）。
（5）根据表格中的数据判断所选用的滑动变阻器可能是_______（选填“A”或“B”）．
A．“50Ω 0.5A” B．“10Ω 1A”
-
难度：
使用次数：109
入库时间：2018-07-27
在深圳某科技节上，某同学自己动手制作了一个牛奶加热器，设计电路简图如图所示，已知滑动变阻器R０的电大阻值为100Ω，用于加热的电阻丝R1的阻值为55Ω．求闭合开关S后：
（1）电路中的最小电流（结果保留1位小数）；
（2）电热丝的最大加热功率；
（3）在最大加热功率下，用时100s可以将1kg常温牛奶温度升高多少？[不考虑热量损失，牛奶的比热容为c＝2.5×10３J/（kg·℃）]
-
难度：
使用次数：250
入库时间：2018-07-27

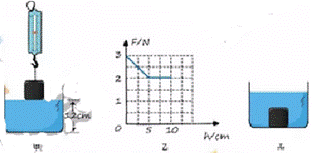

在物理实验操作考核中，水平桌面上放置底面积为100cm2的圆柱形容器（不计容器壁厚度），内有12cm的水（如图甲），某考生用弹簧测力计悬挂一金属圆柱体，从液面开始缓慢浸入水中，拉力F与圆柱体下表面到水面距离h的变化关系如图乙所示，当圆柱体下表面距液面为10cm时，系圆柱体的细线恰好松开，圆柱体沉入容器底部（水未溢出）．如图内所示（g取10N/kg），求：
（1）圆柱体浸没在水中时所受到的浮力；
（2）圆柱体的体积；
（3）圆柱体沉入底部时，水对容器底部的压强。
-
难度：
使用次数：190
入库时间：2018-07-27
阅读短文，回答问题
三峡工程是一项伟大的工程，主要由大坝、电站厂房和通航建筑物三部分组成．三峡大坝上窄下宽．蓄水位高达175m，水从高处落下，冲击涡轮进行发电，年平均发电量880亿千瓦时，三峡大坝正常蓄水后，上下游水位落差达113m，为方便船只在上、下游之间往返，三峡船闸设有5个闸室．三峡大坝蓄水后，水域面积扩大使附近地区昼夜温差缩小，改变了库区的气候环境。

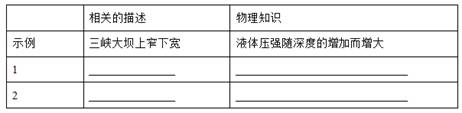

请在上面的材料中找出与物理相关的描述，并说明所涉及的物理知识，填写下表。（不能与示例相同，物理知识不能重复．）
-
难度：
使用次数：240
入库时间：2018-07-27
有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的．请根据上述描述，完成电路连接。
