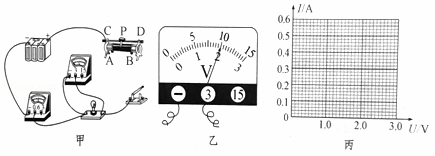

入库时间：2018-07-25（2018•玉林）在测量“小灯泡电功率”的实验中，已知电源电压为3V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路。
（1）请你用笔画线代替导线将实物电路连接完整（要求：滑片P向右移动时，小灯泡变亮）
（2）闭合开关后，缓慢移动滑动变阻器的滑片P，当电压表的示数如图乙所示时，其示数为 V。
（3）改变滑片P的位置，获得多组对应的电压、电流值，如下表所示。由表可知，随着电压的增大，小灯泡的电功率 （选填“增大”、“不变”或“减小”）。
数据序号
1
2
3
4
5
6
7
发光情况
熄灭
熄灭
微光
较暗
不很亮
较亮
明亮
电压U/V
0.2
0.5
1.0
1.3
1.7
2.0
2.5
电流I/A
0.10
0.20
0.38
0.42
0.48
0.52
0.56
（4）根据上表中数据，请在图丙中画出I﹣U关系图象。
（5）根据图线可求得，当小灯泡两端电压为2.2V时，小灯泡的实际功率为 W（结果保留一位小数）。
-
难度：
使用次数：153
入库时间：2018-07-25
（2018•玉林）如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.5L
（1）电热水壶的电阻；
（2）将一壶水从25℃加热到100℃时，水吸收的热量[c水=4.2×103J/（kg•℃）]；
（3）若加热一壶水所需时间为10min，电热水壶的热效率。
-
难度：
使用次数：198
入库时间：2018-07-25
（2018•玉林）如图所示，R0是阻值为10Ω的定值电阻，R为滑动变阻器，灯泡上标有“4V 2W“字样，且小灯泡的阻值始终保持不变。当断开S2，闭合S、S1时，灯泡恰好正常发光，电压表示数为U1；断开S1，闭合S、S2，将滑动变阻器的滑片P置于中点时，电压表数为U2，已知U2与U1相差1V，求：
（1）灯泡的额定电流；
（2）电源的电压；
（3）滑动变阻器最大阻值；
（4）该电路消耗的最小电功率。
-
难度：
使用次数：274
入库时间：2018-07-25
（2018•玉林）如图所示是打捞物体的模拟装置。现电动机带动钢丝绳自由端以0.5m/s的速度匀速拉动滑轮组，经过5min将体积为0.1m3的物体由海底提升到海面，物体离开海面后钢丝绳自由端的速度变为0.49m/s，此时电动机的输出功率比物体在海水中时增大了12%（不计物体的高度、绳重和摩擦，ρ物=7.6×103kg/m3，g取10N/kg，ρ海水取1.0×103kg/m3）。求：
（1）物体浸没在海水中受到的浮力；
（2）物体在海底时的深度；
（3）物体在海底时受到海水的压强；
（4）物体在海面下匀速上升过程中，该滑轮组的机械效率（不计动滑轮体积）
