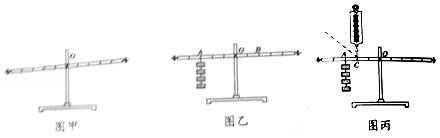

小红和小明利用如图所示装置探究杠杆的平衡条件。
(1)若实验前杠杆如图甲所示,可将杠杆两端的平衡螺母向 (填“左”或“右”)调节,使杠杆在水平位置平衡。
(2)在实验过程中,调节杠杆在水平位置平衡的目的是 。
(3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中。
次数 | F1/N | L1/cm | F2/N | L2/cm |
1 | 1 | 10 | 2 | 5 |
2 | 2 | 10 | 1 | 20 |
3 | 2 | 15 | 3 | 10 |
小明根据以上数据得出杠杆平衡条件是 。
(4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使在重新平衡,应在B点挂 个钩码。当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点0靠近一格,杠杆会 (填“左侧下降”、“右侧下降”或“仍水平平衡”)。
(5)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将 (填“变大”,“变小”或“不变”)。

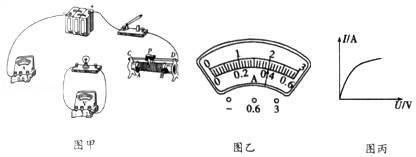

在测定额定电压为3.8V的小灯泡(电阻大约为10Ω)额定功率的实验中,小明连接了如图甲所示的电路,其中电源电压为6V且保持不变。
(1)用笔画线代替导线将图甲实物电路连接完整(要求:滑动变阻器的滑片向左移动时小灯泡逐渐变亮,连线不得交叉)。
(2)在连接电路时,若有A(5Ω,1A)、B(10Ω,0.5A)和C(10Ω,0.2A)三个滑动变阻器可供选择,则应该选择变阻器 (填“A”、“B”或“C”)连入电路,才能保证实验顺利进行。
(3)在实验中,若电压表示数为2V,为了能测量小灯泡的额定功率,必须将滑动变阻器的滑片P向 (填“A”或“B”)端移动,当电压表的示数为3.8V时,小灯泡正常发光,此时电流表示数如图乙所示,则电路中的电流是 A,小灯泡的额定功率为 W。
(4)小明根据测量小灯泡实际功率的多组实验数据,做出I﹣U图象如图丙所示。结果发现图象不是直线,这表明通过小灯泡的电流与其两端的电压 (填“成”或“不成”)正比,这是因为 。
行驶的汽车突然刹车时,乘客的身体会前倾,请用所学的物理知识解释。
如图所示,人们日常生活和工作中经常使用的一种插线板。现在市场上有一些劣质插线板,经质检部门检查发现,部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患。
现代城市人口密度越来越大,交通越来越拥堵。电动平衡车是现代较轻便的代步工具,以其体积小巧,结构简洁和驱动安全等优点,成为短途出行的理想交通工具。某品牌平衡车的部分参数如表所示。质量为50kg的小明从家骑行该品牌平衡车去体育广场,最大速度匀速行驶10min到达体育广场,行驶中平衡车所受阻力为人和车总重的0.1倍。求:
产品 | 电动平衡车 |
电机额定功率 | 500W |
最大速度 | 18km/h |
单轮胎触底面积 | 20cm2 |
续航 | 20km |
可爬坡角度 | 35° |
轮胎个数 | 2 |
车身自重 | 10kg |
(1)小明家到体育广场的距离是多少?
(2)小明在水平路面上骑行时,车对地面的压强是多少?
(3)小明去体育广场过程中,平衡车的动力的功率是多少?
