入库时间：2018-07-12实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：
（1）测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡 的电压，闭合开关，电压表的示数（如图乙所示）是 V。
（2）测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较 （选填：“粗”或“细”）的导线，原因是 。
（3）完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是 。
-
难度：
使用次数：73
入库时间：2018-07-12

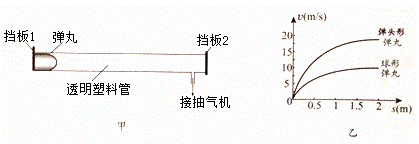

如图甲所示，是科技迷小明制作的“真空炮”模型：在一根两端开口、内壁光滑、水平放置的透明塑料管左端管口处，放置一枚弹丸；管口两端各有一块可自由开合的挡板；靠近管口右端连接一抽气机。抽气一段时间后，迅速将挡板1打开，弹丸便可冲开挡板2从管右端射出。
弹丸从管口射出的出口速度与哪些因素有关呢？小明提出了如下猜想：
A：与弹丸的形状有关 B：与弹丸的直径有关 C：与塑料管的长度有关
小明在塑料管壁两侧安装了多套光电传感计时器，用于测量弹丸在管中不同位置的运动速度。
请完成下列各实验步骤的填空：
（1）抽出挡板1时，弹丸受到的动力来自于其两端气体的 。
（2）探究猜想A时，控制其他因素相同，分别用球形与弹头形弹丸进行实验，测得弹丸速度大小随运动位置变化关系的图象（如图乙所示），则出口速度较大的是 弹丸。
（3）探究猜想B时，小明仅换用底面直径不同的两枚弹头形弹丸重复上述实验，发现直径越小的弹丸，出口速度越小。你认为直径小的弹丸出口速度小的原因可能是 。
