请根据近视眼成因及矫正方法,在图所示方框内画出矫正所需的透镜并完成光路图。
在图7中,标出电源的正、负极。
小红同学要测量额定电压为3.8 V小灯泡的功率。

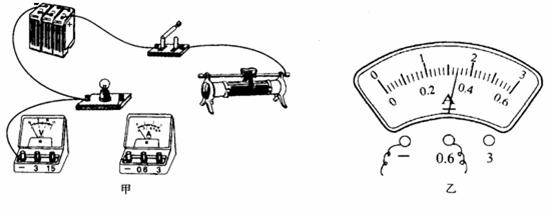

(1)连接的不完整的实物电路如图甲所示。请用笔画线代替导线,完成实物电路的连接。(2分)
(2)在闭合开关前,变阻器的滑片应移到 端。(填“左”或“右”)
(3)小红同学在实验中遇到这样的情况,闭合开关后不久,电流表的示数突然减小为零而电压表有示数,则造成这种情况的可能原因是 。(2分)
(4)排除故障后闭合开关,调节变阻器的滑片使灯泡正常发光,电流表的指针位置如图8乙所示,则小灯泡的额定功率为________W。
在“测滑轮组机械效率”的实验中,小强按正确方法操作,图9是他实验中的情景,下表是他记录的一组数据。
(1)由表中数据可计算出,滑轮组对钩码做的有用功为0.1 J,人做的总功为 J。
(2)对以上两个计算结果进行比较,其不合理之处是 ;结合弹簧测力计放大图,可知小强的错误是 。
(3)在该次实验中,所测滑轮组的机械效率应该为 。
某科学实验小组利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值,实验步骤如下:
(1)把注射器的活塞推至注射器筒的底端,然后用橡皮帽堵住注射器的小孔,这样做的目的是 。
(2)如图10所示,用细尼龙绳拴住注射器活塞的颈部,使绳的另一端与弹簧测力计的挂钩相连,然后水平向右慢慢拉动注射器筒,
当注射器中的活塞刚被拉动时,记下弹簧测力计的示数为29.9 N。
图10
(3)如图11所示,用刻度尺测出注射器全部刻度的长度为 cm,计算出活塞的横截面积。
(4)计算得到大气压强的数值为 Pa。
(5)同学们发现实验误差较大,请分析,该 实验过程中导致误差的因素有(请写出两条)(2分):
① ;
② 。
