难度：
使用次数：175
入库时间：2009-06-26两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F1将另一端的乙同学拉起。请画出拉力F1的力臂L1。
-
难度：
使用次数：78
入库时间：2009-06-26
根据右上图中小磁针N极的指向，标出通电螺线管电源的“＋”、“－”极。
-
难度：
使用次数：225
入库时间：2009-06-26

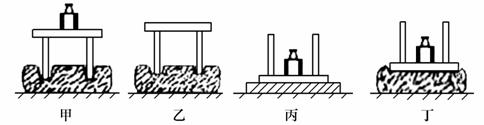

小明同学在探究“压力的作用效果与压力大小的关系”时，做了如下图甲、乙所示的实验。
（1）实验能够得到的结论是 。
（2）若想继续探究“压力的作用效果与受力面积大小的关系”，应再做图_______（填“丙”或“丁”）所示实验。
-
难度：
使用次数：197
入库时间：2009-06-26
在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止读数，部分数据记录如下表：
时间/min
0
1
2
3
4
5
6
7
8
水的温度
/℃
90
92
94
98
98
98
98
98
（1）
某次数据没有记录，当时温度计示数如图所示，请将漏填的数据填在表格内。
（2）根据表中实验数据，可知水的沸点是 ℃；由水的沸点，可判断出当时的大气压 （选填“高于”、“等于”或“低于”）1标准大气压。

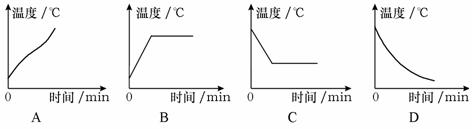

（3）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如下图所示。其中能正确反映研究水沸腾过程中温度随时间变化关系的是（ ）
-
难度：
使用次数：1314
入库时间：2009-06-26
在利用光具座进行凸透镜成像的实验探究中：

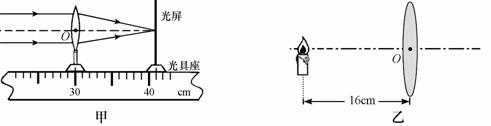

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因： 。
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像（填写像的性质）； (填光学仪器)就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。
