难度：
使用次数：90
入库时间：2009-06-25下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．
××牌电烤箱
额定电压
220V
额定
功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
求：（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率．
-
难度：
使用次数：503
入库时间：2009-06-25

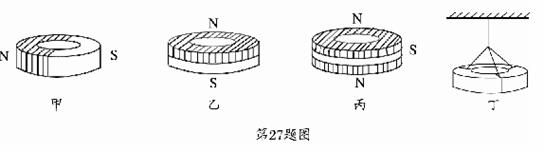

某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布（例如图甲，左侧为N极，右侧为S极）．
猜想2：磁极呈轴向分布（例如图乙，上面为N极，下面为S极）．
猜想3：磁极呈上中下分布（例如图丙，上下面为N极，中部为S极）．
（1）根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是 ．
（2）为了验证其他猜想，他们用细线将环形磁体水平悬挂起来（如图丁所示），结果观察到磁体在任意位置都能保持静止．这说明猜想 是错误的．
（3）请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案．
主要器材： ；简要做法： ；如何判断： ．
-
难度：
使用次数：69
入库时间：2009-06-25
小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样）．
（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是 ．
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验过程中，当电压表示数为 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为 A，小灯泡的额定功率为 W．
-
难度：
使用次数：147
入库时间：2009-06-25
用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为 %．请写出使用该杠杆做额外功的一个原因： ．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：
次数
钩码
悬挂点
钩码总重
G/N
钩码移动距离
h/m
拉力
F/N
测力计移动距离
s/m
机械效率
η/%
1
A点
1.5
0.10
0.7
0.30
71.4
2
B点
2.0
0.15
1.2
0.30
83.3
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答： ；
请简要说明两条理由：① ；② ．
-
难度：
使用次数：135
入库时间：2009-06-25
阅读短文，回答问题．
汽车防冻液
汽车在行驶时，发动机的温度会升得很高．为了确保安全，可用水循环进行冷却．实际上，水中往往还要加入不易挥发的防冻液（原液），加入防冻液后的混合液冬天不容易凝固，长时间开车也不容易沸腾．
有关资料表明，防冻液与水按不同的比例混合，混合液的凝固点、沸点不同，具体数值参见下表（表中防冻液含量是指防冻液在混合液中所占体积的百分比）．
防冻液含量/%
30
40
50
60
70
80
90
混合液的凝固点/℃
-17
-28
-37
-49
-48
-46
-28
混合液的沸点/℃
103
104
107
111
117
124
141
在给汽车水箱中加防冻液时，宜使混合液的凝固点比本地常年最低气温低10～15℃．考虑到混合液比热容的减小会影响散热效果，因此，混合液中防冻液的含量不宜过高．
（1）汽车发动机用水来冷却，这是因为水的 较大．
（2）在混合液中，如果防冻液含量由30%逐渐增大到90%，则混合液凝固点的变化情况是 ．
A．逐渐升高 B．逐渐降低
C．先升高后降低 D．先降低后升高
（3）若某地常年最低气温为-15℃，对该地区汽车来说，在下列不同防冻液含量的混合液中，宜选 ．
A．30% B．40% C．60% D．90%（4）请在图中作出混合液沸点与防冻液含量的关系图像；由图像可以推知，防冻液的含量达到75%时，混合液的沸点大约是 ℃．
（5）长时间使用后，汽车水箱中的混合液会减少．与原来相比，混合液的沸点 （选填“升高”、“降低”或“不变”），其原因是 ．
