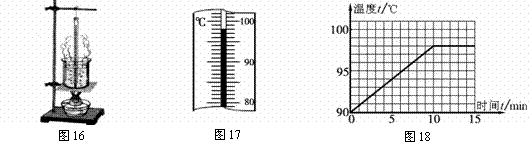

小凡同学在做“观察水的沸腾”实验中
(1)他的操作如图16所示,其中错误之处是 。
(2)纠正错误后,水沸腾时温度计示数如图17所示,为 ℃,说明此时气压 (选填“<”、“>”或“=”)1个标准大气压。
(3)分析图18所示图像,可知水在沸腾过程中温度的特点是 。
小明 用天平和量杯测一块寿山石的密度。在调节天平时,发现指针偏向分度盘的左侧(如图19所示),此时应将平衡螺母向 (选填“左”或“右”)端调。然后用调节好的天平测寿山石的质量,天平平衡时右盘砝码的质量、游码在标尺上的位置如图20所示,寿山石的质量为 g,再用量杯测出它的体积为20cm3,则寿山石的密度是 g/cm3。
|
| ||||||||||||
小波在做“探究凸透镜成像”的实验中
(l)实验要求烛焰、凸透镜、光屏三者中心大致在同一高度,这样做的目的是使像成在__________________。
(2)他将凸透镜正对平行光,当光屏移动到图所示位置时,屏上呈现出最小最亮的光斑,则此凸透镜的焦距f=________cm。
翔翔在家探究鸡蛋受到的浮力大小与哪些因素有关,如图所示。请仔细观察图示并回答下列问题:
(1)从A、B两图可知,鸡蛋在水中受到的浮力大小是___N。
(2)根据B、C两实验,他就得出鸡蛋受到的浮力大小与液体的密度有关,你认为对吗?________,理由是________。
(3)在图22实验中,你还可以观察到什么现象?
(写出一个)

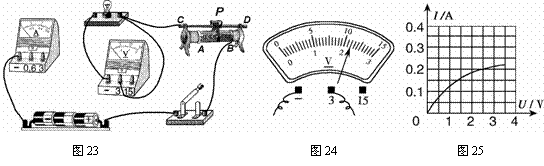

在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应 ,电流表的量程应选0~ A。
(2)请你用笔画线代替导线,将图23中的实物电路连接完整。
(3)闭合开关前,图23中滑动变阻器的滑片P应位于 (选填“A”或“B”)端。
(4) 小叶同学闭合开关,移动滑片P到某一点时,电压表示数(如图24所示)为
V,若他想测量小灯泡的额定功率,应将图23中滑片P向 (选填“A”或“B”)端移动,使电压表的示数为2.5V。
(5)小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图25所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是 W。
(6)小勇同学在实验中连接好电路,闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是 (写出一种即可)。
