入库时间：2009-06-23如图甲所示，重100N的均匀木棒AB在细绳拉力作用下保持静止。请在图甲中画出木棒所受拉力的力臂L及所受重力的示意图。如图乙所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。
-
难度：
使用次数：217
入库时间：2009-06-23

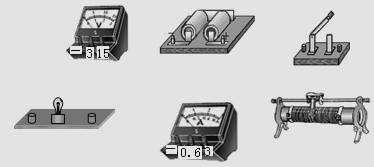

小明用下列器材探究小灯泡亮度与实际功率的关系。其中的小灯泡上标有“2.5V”字样。
(1)请你用笔划线代替导线，将下列器材连接成探究小灯泡亮度与实际功率关系的实验电路。
(2)小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是
（3）小明改正了连接错误后继续实验。移动滑动变阻器的滑片，看到电压表和电流表的示数如下图所示，此时小灯泡消耗的实际功率为 W。通过多次实验小明得出：小灯泡越亮它的实际功率越 。
（4）实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同。测电阻时移动滑片的目的是为了
-
难度：
使用次数：519
入库时间：2009-06-23
如下图所示，标有“6V、3W”字样的小灯泡与最大阻值为10Ω的滑动变阻器串联在电路中。当变阻器连入电路中的电阻为6Ω时灯正常发光。（不考虑灯泡电阻受温度影响，电源电压不变）求：
（1）灯泡电阻、电源电压； （2）灯泡正常发光1min，变阻器产生的热量。
-
难度：
使用次数：160
入库时间：2009-06-23
在水平桌面上放置一个空玻璃杯，它的底面积为0.01m2，它对桌面的压强为200Pa。
(1)求玻璃杯的重力大小。
（2）在玻璃杯中装入1kg水后，水对杯底的压强为900Pa，求水的深度；并通过计算推测出玻璃杯的大致形状是右图中（a）、(b)、(c)的哪一种？
（水的密度为，取g=10N/kg，杯壁的厚度可忽略）
