难度：
使用次数：196

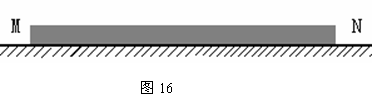

入库时间：2009-06-23一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N端抬起，请你在图16中标出支点O的位置，并画出所用最小动力F的示意图和动力臂L（板的厚度不计）。
-
难度：
使用次数：69
入库时间：2009-06-23
如图17所示，把一个金属小球用细线悬挂起来，将小球拉到A点，然后放开，小球在从A点运动至B点的过程中，_______能转化为_______能。
-
难度：
使用次数：81
入库时间：2009-06-23
如图18所示是探究电磁感应现象的实验装置，装置中的直铜线ab通过导线接在灵敏电流计的两接线柱上，当让ab迅速向上运动时，电流表指针 ；将ab改为向左运动时，电流表指针 (填“偏转”或“不偏转”) ；实验时开关应该 ，实验结果表明 。
-
难度：
使用次数：129
入库时间：2009-06-23

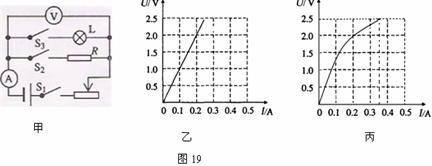

某实验小组利用图19甲所示电路进行如下的实验研究。
（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-I关系图像。根据图像分析，可计算出电阻R= Ω；
（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图像。由图像分析，当伏特表示数为2V时，灯泡L的电阻RL=＿＿＿Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为 W；
（3）闭合S1、S2和S3，调节滑动变阻器，当伏特表示数为2V时，电流表的示数是＿A；
（4）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：
结论一：电阻R中通过的电流与其两端电压成正比；
结论二：电灯L中通过的电流与其两端电压不成正比。
你认为这两个结论是否正确？结论一 ；结论二 （填“正确”或“不正确”）；
若不正确，请说明理由
-
难度：
使用次数：387
入库时间：2009-06-23
图20为用道钉撬来撬铁路枕木上道钉的图片，若阻力F2为1500N，根据图片估算此道钉撬所用最小动力F1的大小。
