入库时间：2018-06-09某实验小组在做“测量小灯泡电功率”的实验中，所用电源电压为3 V，待测小灯泡的额定电压为2.5 V，电阻约为10Ω．

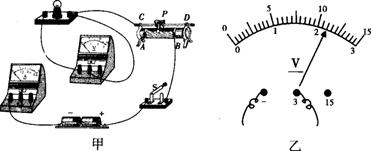

(1)请用笔画线代替导线，完成图甲中实物电路的连接．(要求：连线不得交叉，电流表量程要正确)
(2)检查电路连接无误后，闭合开关S，发现灯泡不亮，电压表有示数，电流表几乎无示数．产生这一现象的原因可能是 ．
A．变阻器断路 B．电压表短路 C．电压表断路 D．小灯泡断路
(3)故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，此时的读数 ．要测量小灯泡的额定功率，应将滑动变阻器的滑片P向 (选填“A”或“B”)端移动．
(4)通过移动滑动变阻器的滑片P，记录了多组数据，并作出如图丙所示的，I一u图像．根据图像可知小灯泡的额定功率为 W．
-
难度：
使用次数：858
入库时间：2018-06-09
如图所示，将边长为5 cm的实心正方体木块轻轻放入装满水的溢水杯中，木块静止时，从杯中溢出水的质量为0.1 kg．(g取10N／kg)求：
(1)木块受到的浮力；
(2)木块的密度；
(3)若将木块直接放在水平桌面上时，求木块对桌面的压强．
-
难度：
使用次数：86
入库时间：2018-06-09
养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后
产生热量把壶内水加热．下图是某款养生壶及其铭牌．求：
(1)养生壶正常工作时的电阻；
(2)若正常工作时，养生壶加热效率为91%，将1 kg水从20℃加热到85℃需多长时间；
[c水=4.2×103 J/(kg·℃)]
(3)用电高峰期，家中只有液晶电视机和养生壶工作时，养生壶将l kg水从20℃加热到85℃，实际用时363 s，通过电能表测得此过程共耗电3.726×105 J，此时养生壶两端的电压和通过液晶电视机的电流是多大．(设养生壶的电阻和加热效率不变)
