难度：
使用次数：164
入库时间：2009-06-11半导体的导电性能会受到温度、光照、压力等多种因素的影响。一些半导体在受到压力后，其导电性能发生较大变化，利用这种特性，可以做成体积很小的力敏元件（电阻值随压力变化的电阻），将力敏元件接入电路，当它受到的压力发生变化时，电路中电流会发生变化。我们可以通过电路中的电表来测量压力。一些半导体，在温度升高时，它的电阻值会减小，利用它的这种特性，可以做成体积很小的热敏元件（电阻值随温度发生变化的电阻），将热敏元件接入电路，可以制作温度计。你能想象出这种温度计的原理吗？请画出这种温度计的电路图，并结合电路图简要说明这种温度计的工作原理。
温度计的电路图：
简述温度计的工作原理：
-
难度：
使用次数：136
入库时间：2009-06-11
海淀区某中学初三1班的同学在学习物理中经常互相诊断学习中的问题，收获很大。请你也参与进来，对下面的问题进行诊断。（指出错误，或说明错误原因）
病症一：连接完电路后，闭合开关，电压表和电流表的示数出现如图所示的非正常情况。
病症二：用滑动变阻器改变小灯泡的亮暗程度，连接好电路后，移动滑动变阻器滑片P，小灯泡的亮暗程度不变化。
病症三：测小灯泡电功率实验数据表格设计有不妥之处。
次数
U/V
I/A
P/W
1
2.00
0.16
0.32
2
2.50
0.25
0.63
3
3.00
0.27
0.81
小灯泡电功率的平均值P平均＝0.59W
病症一：
病症二：
病症三：
-
难度：
使用次数：160
入库时间：2009-06-11

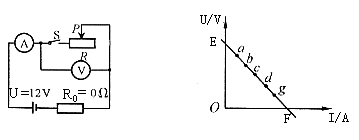

小明为研究图1中滑动变阻器滑片P从最右端向最左端移动过程中，滑动变阻器消耗功率的变化情况，他按照图1连接实验电路，闭合开关S，记录了滑动变阻器在几个不同位置时，电流表和电压表的示数（见下表），并将这几组数据记录在图2的U－I坐标中（分别用a、b、c、d、g表示），由这几点作出的U―I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴（I轴）于F点。请完成下列问题。（说明：坐标原点为（0，0），电源两端电压不变。）
图1 图2
（1）请将E、F点对应的电压、电流以及电功率值填入数据表格中。
（2）请你分析实验数据，并将初步得出的关于实验电路中滑动变阻器滑片P从最右端向最左端移动过程中，滑动变阻器消耗功率的变化情况的实验结论写在下面。
实验结论：_____________________________________________。
E
a
b
c
d
g
F
U/V
10.0
8.0
6.0
4.0
2.00
I/A
0.20
0.40
0.60
0.80
1.00
P/W
2.0
3.2
3.6
3.2
2.0
-
难度：
使用次数：110
入库时间：2009-06-11
如图所示是小明探究影响电流热效应的实验电路连接情况，开关闭合一段时间后，他发现两瓶煤油中的液面都没有改变，小明断定电路中出现了断路，于是他用电压表开始检查断路位置。请回答有关他检查断路故障的问题：（说明：电源完好，电路只有一处断路故障。）
（1）你认为他应依次检查哪些位置？
（2）请把检查某一位置是否断路时电压表接入的位置，以及可能观察到的现象和相应的结论填入下面记录表格中。
电压表接入位置
可能观察到的现象
结论
（3）若不用电压表，用其他器材也能检查电路故障。你选用的其他检验器材是：________________________。请把用其他器材检查某一位置是否断路时接入的位置，以及可能观察到的现象和相应的结论填入下面记录表格中。
接入位置
可能观察到的现象
结论
-
难度：
使用次数：111
入库时间：2009-06-11

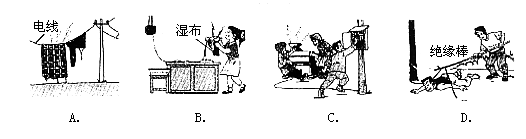

海淀区某中学初三的同学学习了家庭电路的知识后，办了一期宣传安全用电常识的板报，图所示的四幅图是板报中的一组宣传画，请你任选其中二幅为它配上解说词。
答：选择_________图，解说词：____________________________________
选择_________图，解说词：____________________________________
