难度：
使用次数：356
入库时间：2009-06-11如图所示，3个阻值均为10Ω的电阻R1、R2、R3串联后接在电压恒为U的电路中，某同学将一只电流表并联在电阻R2两端，发现电流表的示数为0.3A，据此可推知电压U是_________V；若用一只电压表替代电流表并联在R2两端，则电压表的示数应为__________V。
-
难度：
使用次数：248
入库时间：2009-06-11
一般说，用电器的工作电压并不等于它的额定电压，家庭一般不备电压表，但借助电能表也可以测出用电器的实际电压。小明用图所示的电能表测得当电路中只有一个额定电压为220V，额定功率为1210W的电热水壶工作时，电能表的转盘转过5r的时间为50s。由此可知此时这个电热水壶两端的实际电压为_________V。（不计温度对电热水壶电阻的影响）
-
难度：
使用次数：325
入库时间：2009-06-11
图是电阻箱的示意图，若把这个电阻箱接入电路，使接入电路中的电阻为2056Ω，则面板上×1000旋盘的指示点所对准的数字应为_________。这种电阻箱能够接入电路的最大阻值为_________Ω。
-
难度：
使用次数：102
入库时间：2009-06-11

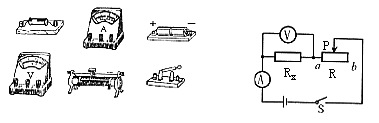

图1是用电流表和电压表测量导体电阻的实验器材，请以笔画线代替导线按照图2所示实验电路图完成电路连接。图3是滑动变阻器在某一位置时电流表和电压表的示数，此时通过RX的电流是_________A，RX两端的电压是_________V。
图1 图2
图3
-
难度：
使用次数：100
入库时间：2009-06-11
请以笔画线代替导线将图中的螺口灯泡和灯泡开关正确接入家庭电路中。
