入库时间：2009-05-30如图所示是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通过时，它受到的磁场力方向向右。（8分）
（1）如果仅将磁极对调位置，导线AB受力方向 。
（2）如果磁极位置不变，仅改变AB中的电流方向，导线AB受力方向 。
（3）若同时对调磁极位置和改变电流方向，导线AB的受力方向 。
（4）此实验表明磁场对通电导体作用力的方向与 和 方向有关。
-
难度：
使用次数：186
入库时间：2009-05-30

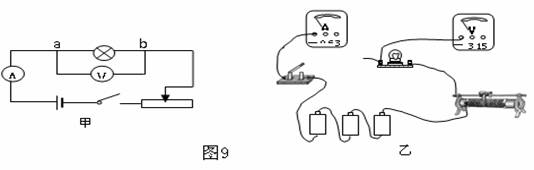

如图9甲所示是“测定小灯泡的功率”实验的电路图，图乙是即将连接完成的实验电路，其中电源为三节新干电池，灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω1A”字样。
(1)对照电路图，用笔画线代替导线，将图乙所示的实验电路中未连接部分连接好。
(2)当闭合电路中的开关时，若出现以下不正常现象(见下表)
顺序
电路中出现的不正常现象
可能的原因
电灯的亮暗
电流表示数I/A
电压表示数U/V
甲
不亮
0.54
0
▲
乙
很亮
0.42
4.2
▲
丙
不亮
0
4.5
▲
请你从下列选项中选择可能的原因填入上表中(只填选项代号)
A．电路中a、b间断路 B．电路中a、b间短路
C．滑动变阻器连入电路中的电阻太小
(3)为了测出小灯泡的额定功率，应调节滑动变阻器使
电压表示数为 V，若此时电流表的示数如图10所示，
其电流为 A，该灯的额定功率是 W。
-
难度：
使用次数：140
入库时间：2009-05-30
小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图11所示由“控制电路”和“工作电路”组成的恒温箱电路中。“控制电路”由热敏电阻R1、电磁铁（线圈阻值R0 = 50Ω）、电源U1、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；“工作电路”由工作电源U2（U2 = 10V）、发热电阻R2（R2 = 5Ω）、导线等组成。问：
⑴工作电路工作时的电流为多大？
⑵若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U1最小值为多大？
温度/℃
…
30
40
50
60
70
…
热敏电阻阻值/ Ω
…
350
300
250
210
175
…
-
难度：
使用次数：148
入库时间：2009-05-30
小星在家用电熨斗帮助妈妈熨衣服，发现电熨斗铭牌上的某项数据模糊不清（见图12）．善于动脑筋的他很想知道铭牌上的这个数据．他关掉家中其它的用电器，单独将一只规格为“220V 100W”的灯泡接入电路，观察到电能表转盘在5min内转过15r；接着他将电灯关闭，只将电熨斗接入电路，转盘转过同样的转数只用了1min．求：
(1) 电熨斗的功率．
(2) 电熨斗通电6min产生的热量．
(3) 将电熨斗平放在衣服上时，对衣服产生的压强．
-
难度：
使用次数：194
入库时间：2009-05-30
2008年5月12日，四川汶川地区发生了8.0级地震，山体滑坡，阻塞河道，形成堰塞湖，给人民的生命财产造成了巨大的安全隐患。部队官兵积极抢险，空降了挖掘机等大型工程机械，为确保这些工程机械燃油的供应，部队用质量为5t的运输直升飞机（如图13），将一个装满柴油、容积为15m3的油灌运到堰塞湖抢险工地，已知空油灌的质量为2000kg，挖掘机满负荷工作时，平均每天消耗柴油500kg，（g=10N/kg，ρ柴油=0.8×103kg/m3）那么：
（1）这一油灌柴油可供上述挖掘机满负荷工作多少天？
（2）因地形复杂，直升飞机不能着陆，只能停在空中匀速往下吊放油灌，此时的直升飞机受到的升力是多大？
（3）装满柴油的油灌在地面放好后，油灌底部与地面的接触面积为0.7m2，求该油灌对地面产生的压强是多大？
