难度：
使用次数：417
入库时间：2018-04-06某物理兴趣小组同学设计了如图甲所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“0一15V”，电流表量程为“0一0. 6A”，小灯泡标有“6V 1.2W”字样，R0为20Ω的定值电阻.小组根据记录的电流表和电压表示数变化，描绘出U-I关系图，如图乙所示.
(1)求小灯泡正常发光时的电阻.
(2)求当电压表示数为1V时，通过小灯泡的电流。
(3)调节电源电压，求当小灯泡与定值电阻R0消耗的总功率为0. 8 W时，小灯泡的实际电功率.
-
难度：
使用次数：423
入库时间：2018-04-06

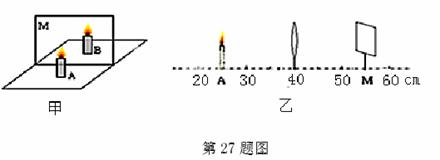

如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。
(1)在利用甲图“探究平面镜成像特点”的实验中，用玻璃板代替平面镜进行实验，是利用了玻璃板既能反光又能 的特点，从而能 。
(2)小明将透镜正对太阳光，当移动光屏找到最小最亮的光斑时，透镜距离光屏正好5cm，
则该凸透镜的焦距是 cm。
(3)小明用该透镜进行实验，他把蜡烛放在图乙所示A位置时，光屏应向M点的
(选填“左”或“右”)侧移动，才能接收到一个清晰的像，调整后，光屏上烛焰的像是倒立 (选填“缩小”、“等大”或“放大”)的实像。
-
难度：
使用次数：681
入库时间：2018-04-06
在探究“物体动能的大小与哪些因
素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块．请回答下列问题：
(1)该实验的目的是研究 (选填“铁球”或“木块”)的动能大小与
的关系；(2)该实验是通过观察 来说明铁球对木块做功的多少，从而得出结论的；
(3)若水平面绝对光滑，该实验还能得出结论吗？ 理由是：
． -
难度：
使用次数：406
入库时间：2018-04-06

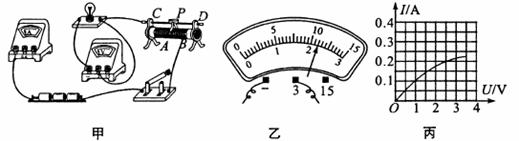

在测定“小灯泡电功率”的实验中，电源电压为4.5 V，小灯泡额定电压为2. 5 V，
电阻
约为10Ω.(1)请你用笔画线代替导线，将图甲中的实物电路连接完整.
(2)连接电路时，开关应该处于 (选填“断开”或“闭合”)状态.
(3)小叶同学闭合开关，移动滑片P到某一点时，电压表示数(如图乙所示)为 V，
若他想测量小灯泡的额定功率，应将图甲中滑片P向 (选填“A”或“B”)端移动，使电压表的示数为2. 5 V.
(4)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是 W.
(5)小毛同
学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 .(写出一种即可)
-
难度：
使用次数：396
入库时间：2018-04-06
小
明在做“水的沸腾”实验时，用酒精灯给烧杯中的冷水均匀加热时，温度计的示数渐渐上升.他突然想到这样一个问题，在水沸腾前，温度计示数上升速度是否是均匀的呢?由此他提出了下列几种猜想:
猜想1:温度计示数上升速度先快后慢猜想2:温度计示数上升速度先慢后快
猜想3:温度计示数上升速度是均匀的
猜想4:温度计示数上升速度先慢后快再慢
(1)除了图甲中所示的器材，还需要一个重要的测量仪器是 .
(2)如图甲，他在操作过程中有
何不妥之处 .(3)他纠正错误后认真进行了实验，并根据实验数据，并作出了如乙图所示的温度随时间变化的
图象，由此验证了猜想 .你认为产生这种现象的原因是: .
(4)若小明同学做此实验时，发现无论加热多长时间，水始终都不能沸腾，你认为原因可能是： .
