入库时间：2009-05-22小红和小明在做“用电流表和电压表测电阻”的实验。

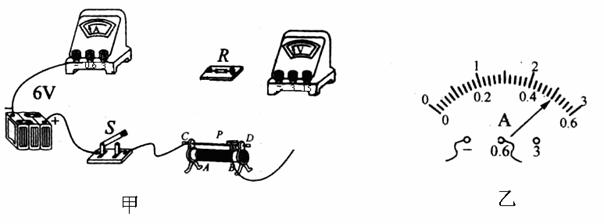

（１）请你帮助他们在实物连接图甲中，用笔画线代替导线将所缺的导线补上。
（２）当小红完成电路连接后就准备闭合开关，同伴小明提醒还有一处不妥当，你知道小明提醒的是什么吗?答： 。
（３）在某次测量中电流表示数如图乙所示，则Ｉ＝ A。
（４）在实验过程中，小红突然发现电流表没有示数，而电压表有示数，且接近于电源电压，则故障可能是： 。
(5)小红还准备探究“电阻并联时总电阻与各部分电阻的关系”。取来一个10Ω定值电阻和一个电阻箱(

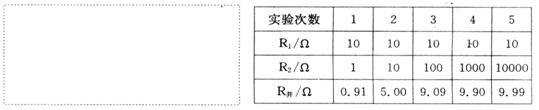

)。请你在下面的方框中为她设计一个实验电路图。(6)小红将数据填入表中，分析表中数据，得出：
。同伴小明发现：电阻并联时的总电阻比各部分电阻都要小，而且当R２远大于R1时， 。(7)我们知道电压表也是有电阻的，当它并联在电阻两端测电压时，对原电路会造成一定的影响．如图所示，则电压表测出的电压值比真实值要 (大／小)，当被测电阻阻值 时，电压表的测量值更接近真实值。
-
难度：
使用次数：67
入库时间：2009-05-22
如图所示是测量待测电阻Rx的阻值时所用的实验器材，其中变阻器最大阻值为10Ω，允为2A；设实验中蓄电池组电压为6v且保持不变；Rx约为4Ω。
①请在虚线框内画出你所设计的实验电路图，并用笔画线代替导线连接实物图．
②简要写出实验步骤(步骤中要明确写出实验中要测量的物理量)
③写出计算待测电阻Rx的表达式．
-
难度：
使用次数：266
入库时间：2009-05-22
小明同学在实验室找到了几根锰铜合金丝和镍铬合金丝，其规格如下表所示。他想在不剪断合金丝的前提下，比较锰铜合金丝和镍铬合金丝这两种材料的导电性能。请你利用学过的知识帮助小明设计实验方案。
⑴ 实验中应选编号为 的锰铜合金丝和编号为 的镍铬合金丝进行研究。
编号
材 料
长 度
横截面积
A
锰铜合金
0.5m
2.0mm2
B
锰铜合金
1.5m
1.5mm2
C
锰铜合金
1.8m
1.0mm2
D
锰铜合金
2.0m
0.5mm2
E
镍铬合金
0.3m
2.0mm2
F
镍铬合金
1.3m
1.5mm2
G
镍铬合金
1.5m
1.0mm2
H
镍铬合金
2.0m
0.5mm2
⑵ 请在下面的虚线框内画出实验电路图。（实验过程中不允许拆卸元件，只能通过开关改变电路连接情况）
⑶ 请根据你设计的实验电路简要说明比较两种材料导电性能的方法。
-
难度：
使用次数：145
入库时间：2009-05-22
我们可以用图示的电路图测量未知电阻RX的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数为0.40A。
(1)计算RX的阻值；
(2)实际上，电流表是有电阻的，如果考虑到电流表的电阻值RA为0.5Ω，计算这时待测电阻
的阻值。 -
难度：
使用次数：157
入库时间：2009-05-22
（1）在托盘中无物体时，使金属滑片P处于R最上端，闭合开关后，电流表读数为多少？
（2）已知该弹簧压缩的长度△L与所受压力F的关系如下表所示。开关S闭合后，当电流表指针指在0．2A处时，托盘中物体的质量为多少？
△L／cm
0
0．5
1
1．5
2
2．5
3
3．5
4
4．5
5
F／N
0
5
10
15
20
25
30
35
40
45
50
