难度：
使用次数：302
入库时间：2009-05-20实验桌上有如下器材：满足实验要求的电源一个、电压表一个、电流表一个、开关一个、电阻箱（电路图符号
）一个、各种阻值已知的定值电阻和导线若干。小敏想利用实验桌上的器材，设计一个实验证明：“当电阻保持不变时，电阻两端的电压与通过该电阻的电流成正比”。请你根据上述要求帮助小敏画出实验电路图，并写出实验步骤。（1）实验电路图：
（2）实验步骤：
-
难度：
使用次数：84
入库时间：2009-05-20
有一个太阳能热水器装水80kg，若热水器中的水温度从20℃升高到40℃，需要吸收多少热量？[C水=4.2×103J/(kg・0C)]（不计热量损失）
-
难度：
使用次数：908
入库时间：2009-05-20

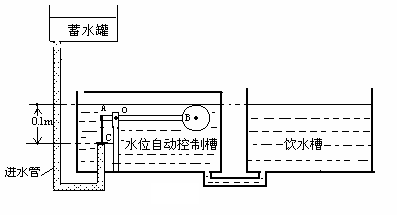

小林设计了一个由蓄水罐供水的自动饮水槽，如图所示，带有浮球的直杆AB能绕O点转动。C为质量与厚度不计的橡胶片， AC之间为质量与粗细不计的直杆，当进水口停止进水时， AC与AB垂直，杆AB成水平静止状态，浮球B恰没于水中。浮球B的体积为1×10-4m3，此时橡胶片恰好堵住进水口，橡胶片C距槽中水面的距离为
。进水管的横截面积为4cm2，B点为浮球的球心，OB=6AO。不计杆及浮球的自重（g取10N/kg）。求：（1）平衡时细杆对橡胶片C的压力大小；
（2）蓄水罐中水位跟橡胶片处水位差应恒为多少米？
-
难度：
使用次数：382
入库时间：2009-05-20
如图所示电路电源两端电压恒定，定值电阻R1＝15W，忽略灯丝电阻值RL随温度的变化。只断开开关S3时，电流表的示数为I；只闭合开关S2时，电压表示数为U1，电流表的示数为I1＝0.4A；只断开开关S1，并把电阻箱R2接入电路的电阻值调整为原来的一半时，电压表的示数为U2，电流表的示数为I 2。若U1∶U2＝7∶10，I∶I 2＝2∶1。
求：（1）灯泡L的电阻；
（2）在上面的三个电路状态中，电路消耗的最大电功率。
